Control de acceso SK3 teclado mando distancia

Control de acceso mediante teclado y mando a distancia

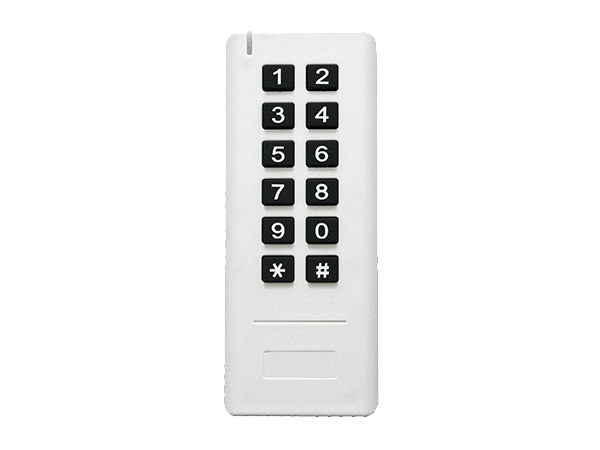

Teclado con control acceso SK3

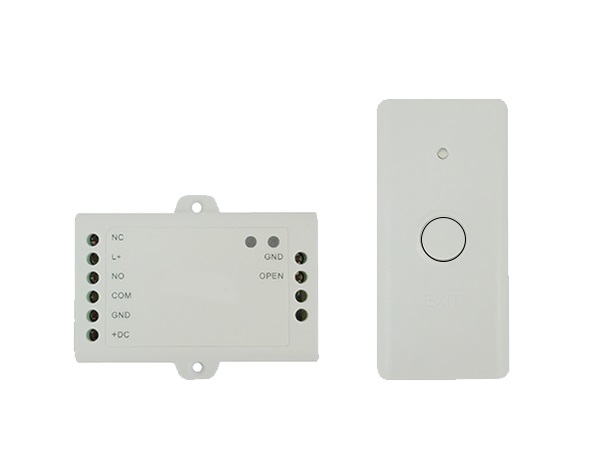

El sistema control de acceso SK3 está formado por una unidad control de acceso junto a un teclado y un botón de salida. Permite un algoritmo de código cíclico para garantizar una alta seguridad.

Hasta 500 pines o tarjetas de usuario
Longitud de PIN entre 4 a 8 dígitos
Distancia comunicación 15 metros máximo
Modo pulso / alternador
Led con varios colores para información estado
Bajo consumo (teclado inalámbrico <10uA, Botón salida <10uA)
Permite integrar 1 teclado y 1 botón de salida o 2 teclados

Especificaciones
Capacidad usuarios
Capacidad usuarios hasta 500
Longitud PIN entre 4 a 8 dígitos
Tipo de tarjeta 125KHz EM

Voltaje
Teclado inalámbrico 3 baterías AAA
Mini unidad controladora 12V DC
Botón salida: Batería lítio 2023

Consumo
Reposo:
Teclado inalámbrico : <10uA
Mini controlador <20Ma
Botón salida: <10uA

Funcionamiento
Teclado inalámbrico : <20mA
Mini controlador <40mA
Botón salida <10uA

Frecuencia comunicación 2.4Ghz
Distancia comunicación hasta 15 metros
Carga relé: máximo 2A

Entorno instalación
Interior con temperatura entre -20ºC a 60ºC
Humedad entre 0% a 86% H.R.

Producto físico
Fabricado en plástico ABS

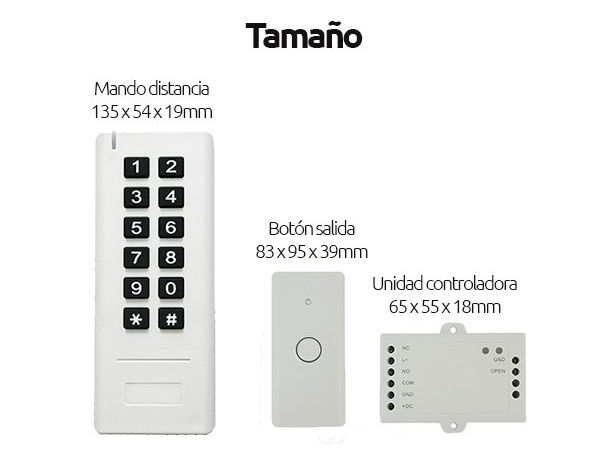

Medidas Largo x Ancho x Profundidad (mm)
Teclado inalámbrico 135 x 54 x 19
Mini controlador: 65x54x19
Botón salida 83 x 40 x 16

Peso
Teclado inalámbrico 100 gramos
Mini controlador 50 gramos
Botón salida 35 gramos

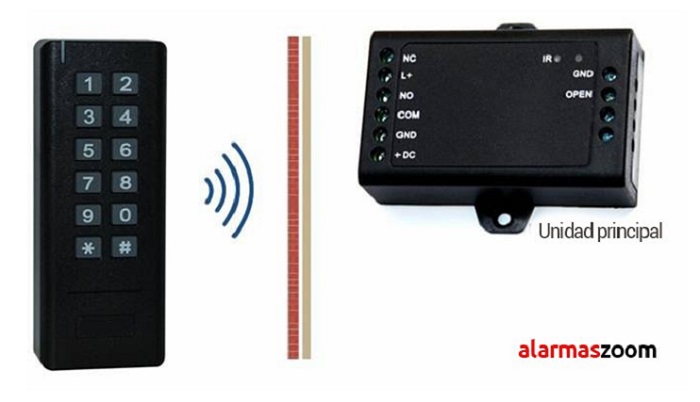

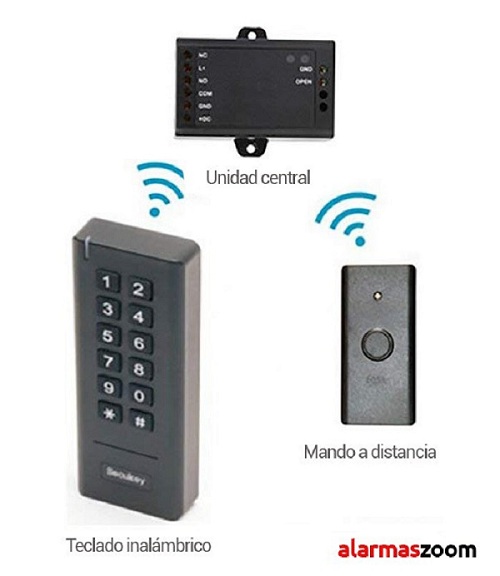

Control acceso con teclado inalámbrico color negro



Disponible en 2 colores: Blanco y negro. Para que puedas instalar control de accesos en el color mejor se adapte a tu instalación.



La instalación es muy sencilla, conectando de manera inalámbrica el teclado y mandos con la central incluida.



La señal inalámbrica permite atravesar paredes para que puedas instalar el teclado y utilizar los mandos desde antes acceder a la vivienda.

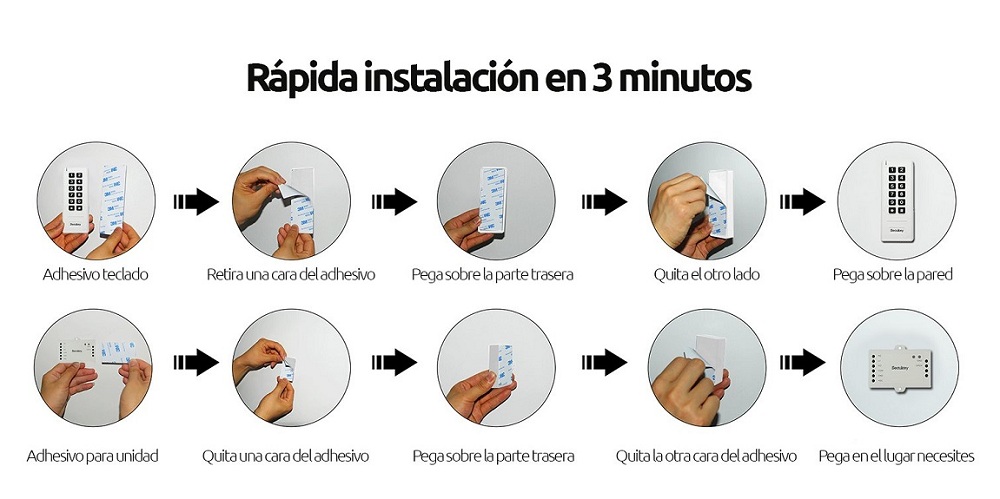

Rápida instalación en 3 minutos. Gracias a sus adhesivos de doble cara podrás instalar tanto la unidad central como el teclado en el lugar desees

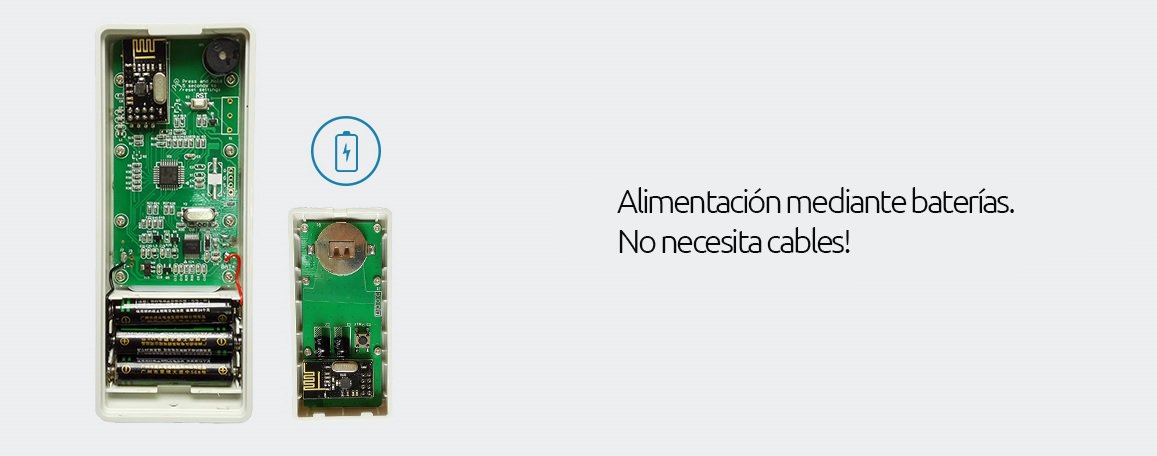

La alimentación tanto del teclado como del botón de salida es mediante unas baterías internas.

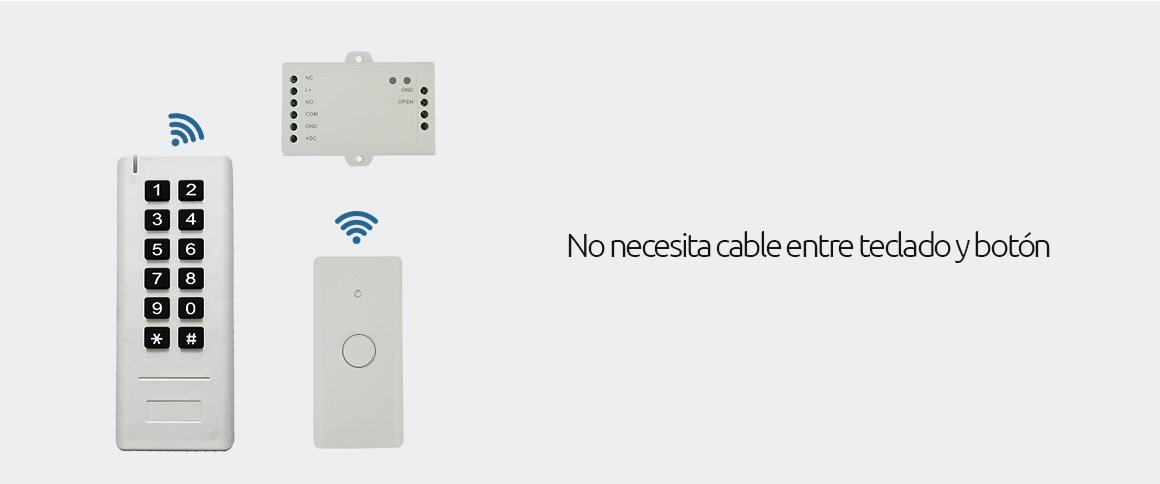

No necesitas complicadas instalaciones para alimentar el teclado. Conexión entre los dispositivos inalámbrica

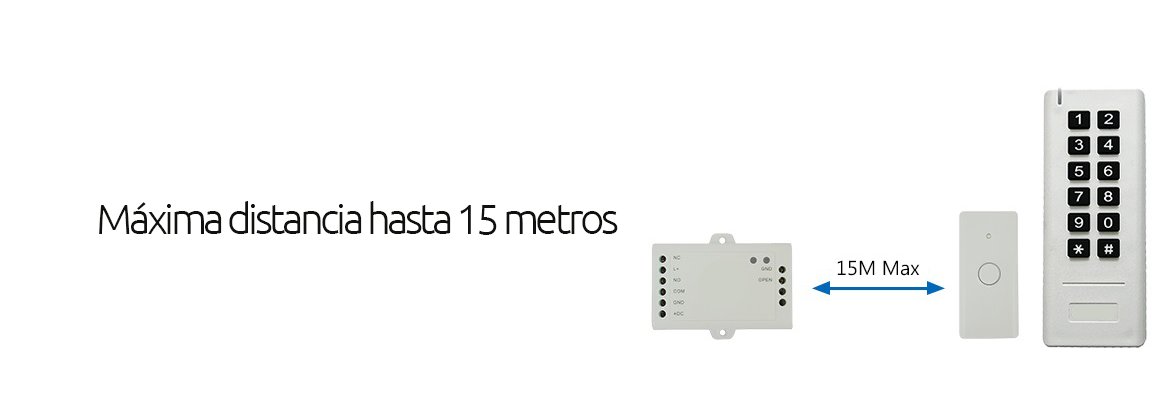

La distancia máxima comunicación entre la unidad central y teclado y mandos son 15 metros en espacios abiertos.

Instrucciones control accesos SK3
SK3 es un sistema inalámbrico de control de acceso para puertas. Está formado por un teclado inalámbrico, un una unidad central y un botón de salida.
Un sistema de código variable como algoritmo de transmisión garantiza una seguridad.
La unidad central puede almacenar hasta 500 pines de usuario o tarjetas. Gracias a su bajo consumo el teclado y botón de salida puede llegar a funcionar durante un año (basado en un uso 30 veces por día). Solo incluye con 3 baterías AAA y una batería de Litio.
Funciones
Permite hasta 500 Pines o tarjetas de usuario
Longitud PIN entre 4-8 dígitos
Compatible tarjetas 125Khz EM
Tipo comunicación 2.4Ghz
Distancia comunicación hasta 15 metros
Muestra información estado con led colores
Bajo consumo. Teclado <10uA. Botón salida<6uA

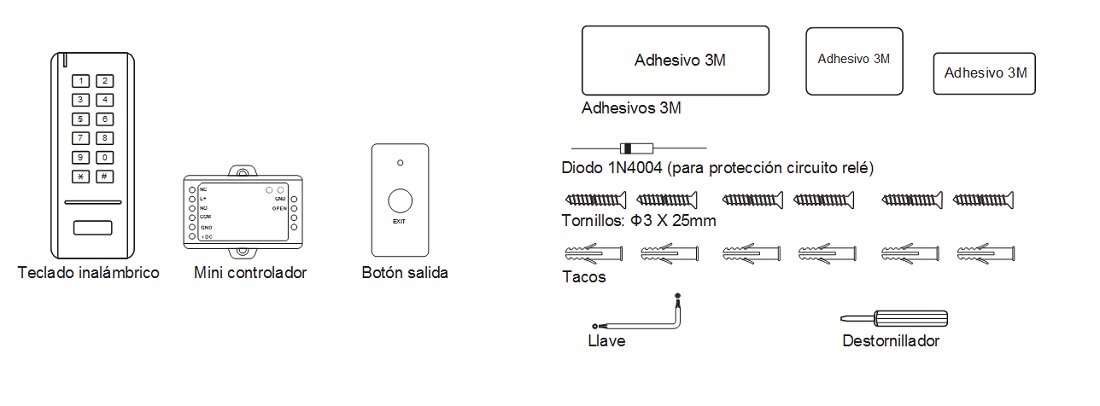

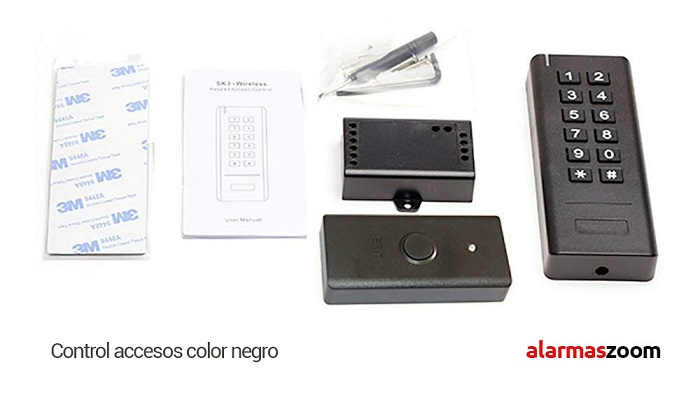

Contenido


Instalación
Comprueba si existe algún plástico o separador dentro del botón de salida junto a las baterías y retiralo para su funcionamiento.

Forma instalación 1: Mediante adhesivos 3M
El dispositivo incluye adhesivos 3M de doble cara. Puedes instalarlos fácilmente sobre materiales como cristales, puertas, o pared lisa.

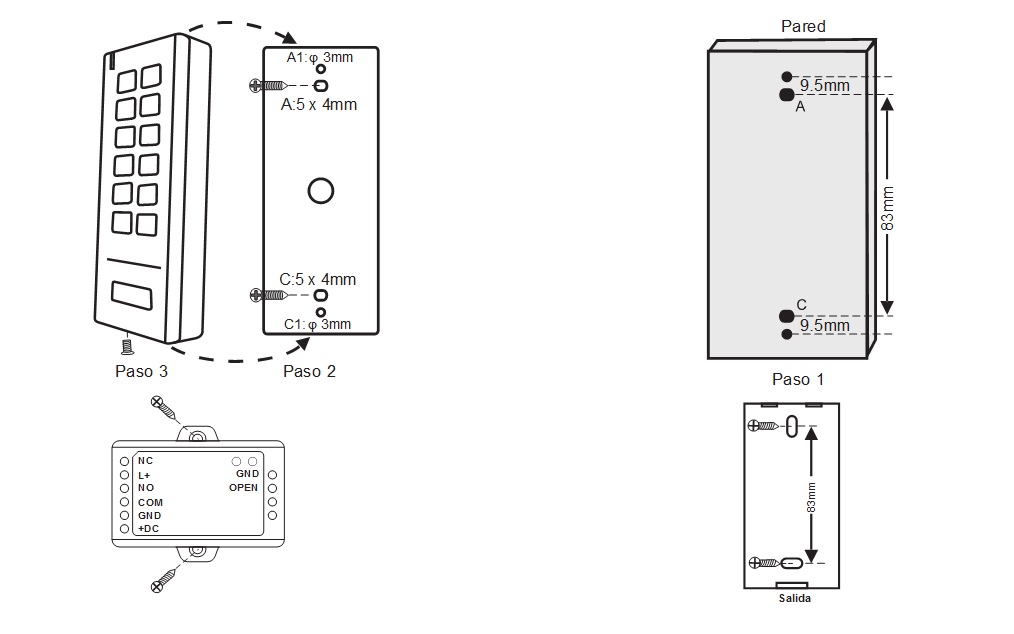

Método 2: Mediante tornillos

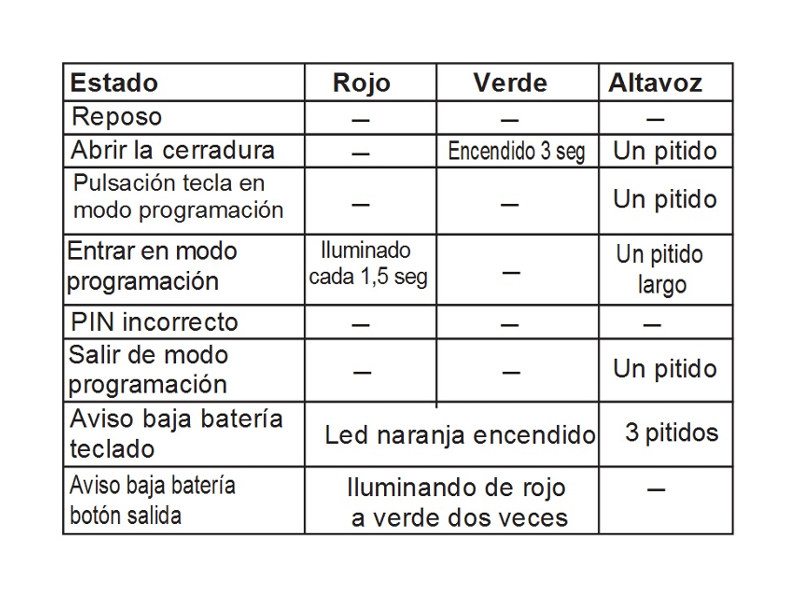

Sonidos y luces indicación

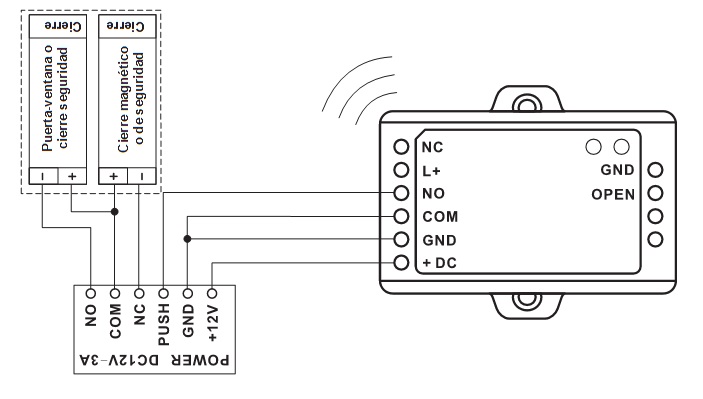

Esquema conexión

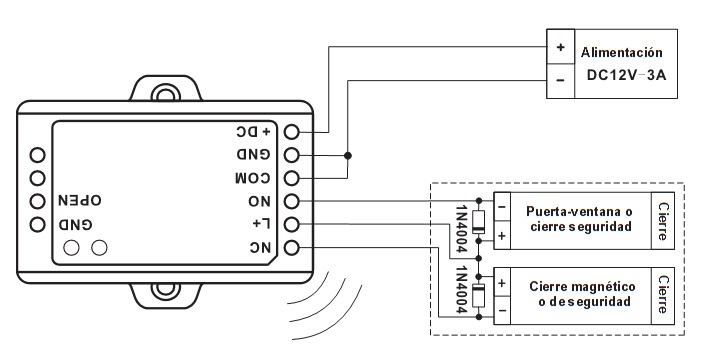

Alimentación control accesos



Alimentación habitual:

Instrucciones resumidas
Accede a modo programación: * (123456) # A continuación puedes hacer la función necesites. Donde 123456 es la contraseña de acceso
Modificar código de acceso: 0 (Nuevo código) # (repite nuevo código) # (código incluye 6 dígitos)
Añadir usuario con PIN: 1 (ID usuario) # (PIN) # (Repite PIN) #
Añade usuario con tarjeta: 1 (lee tarjeta)
Borrar usuario: 2 (Usuario ID) # 2 (leer tarjeta)
Salir de modo programación: *

Como abrir una puerta
Con PIN de acceso: PIN #
Con tarjeta de acceso: # (leer tarjeta)
PIN tarjeta acceso: # (leer tarjeta) (PIN) #

Programación
Modo programación entrada y salida
1.Entra en modo programación: * (Código maestro) # (Valor de fábrica es 123456)
2.Salir *

Configurar código maestro
1.Entrar modo programación * (Código maestro) #
2. Modifica código acceso: 0 (Nuevo código) # (Repite nuevo código maestro) # Código: 6 Dígitos
3. Salir *

Configura PIN usuario. ID usuario: valor entre 0 a 499. Longitud PIN entre 4 a 8 dígitos
1.Entrar modo programación: * (Código maestro) #
2. Añadir PIN: 1 (ID usuario) # (PIN) # (Repetir PIN) # Pueden añadirse varios usuarios
3. Salir *

Añadir tarjeta/s usuario. Valor usuario entre 0 a 499. Tipo de tarjeta 125KHz EM
1.Entrar modo programación: * (Código maestro) #
2. Añadir tarjeta:Utiliza tarjeta ID (permite tarjetas con número de identificación) : 1 (Leer tarjeta ) # Las tarjetas deben añadirse de manera continua
o
2. Añadir tarjeta especificando un ID concreto para asociar al usuario: 1 (Usuario ID) # (leer tarjeta) #
3. Salir *

Modificar PIN usuario. El siguiente proceso se hace fuera modo programación
2. Modificar PIN: Mediante tarjeta (Configurará PIN 8888 a la tarjeta) * (Lee tarjeta) (PIN Antiguo) # (Nuevo PIN) # (Repite nuevo PIN)#
o
Modifica PIN por PIN * (ID Usuario) #(Pin antiguo) # (Nuevo PIN) # (Repetir nuevo PIN) #
3. Salir : Sale automáticamente

Borrar usuarios
1.Entrar modo programación * (Código maestro) #
2. Borrar usuario: 2 (ID Usuario) # . Puede borrarse varios usuarios
o
2. Borrar tarjeta 2 (Leer tarjeta) #
o
2. Borrar todos los usuarios: 2 (Código maestro) #
3. Salir *

Configurar modo acceso
1.Entrar modo programación * (Código maestro) #
2. PIN Acceso 3 0 #
o
2. PIN Tarjeta acceso 3 1 #
o
2. PIN o tarjeta acceso 3 2 # (Valor fábrica)
3. Salir *

Configuración de relé. Permite configurar la acción del relé de salida
1. Entrar en modo programación * (Código maestro) #
2. Pulsar botón modo: 4 (1-99) # (defecto fábrica) . El tiempo de relé es un valor entre 1-99 segundos. El valor 1 equivale a 50ms. Por defecto el valor son 5 segundos
o
2. Modo activación 4 0 # Activa o desactiva el modo relé

Configurar modo seguro. En el modo seguro se puede denegar el acceso durante 10 minutos tras 10 intentos fallidos de acceso con tarjeta o contraseña en 10 minutos. Por defecto esta función está desactivada.
1. Entrar en modo programación * (código maestro) #
2. Activar : 6 0 # (por defecto fábrica)
o
2. Desactivar: 6 1 #
3. Salir : *

Configurar altavoz
1. Entrar en modo programación: * (código maestro) #
2. Altavoz apagado: 7 0 #
o
2. Altavoz encendido 7 1 # (por defecto fábrica)

Otras operaciones permitidas usuarios
Pin acceso usuarios: (PIN) #
Tarjeta acceso usuarios: # (lee tarjeta)
PIN tarjeta acceso usuarios: # (leer tarjeta) (PIN) #

Como emparejar teclado inalámbrico, botón salida y mini controlador
1) Normalmente están emparejados en su configuración inicial. Solo en el caso necesites volver a emparejar debeshacer este proceso.
2) La unidad controladora permite 5 teclados inalámbricos y botones salida.
Para unir el teclado y la unidad sigue el proceso:

Teclado inalámbrico: Pulsa * y código maestro #90#

Mini Controlador: Quita la parte trasera y pulsa el botón Pair Si la unión se ha hecho correctamente sonará un pitido de ambos. Si no suena de esta forma, no se habrá realizado la unión. Emitirá 3 cortos pitidos y realiza el proceso nuevamente. En el teclado no necesitas introducir * en este paso.

Para unir el botón de salida y la mini unidad:

Botón salida: Quitá la parte trasera y pulsa el botón Pair

Mini controlador: Quita la parte trasera y pulsa el botón Pair. Si se une correctamente sonará un pitido de ambos componentes. Si no se ha unido sonarán tres pitidos cortos y es necesario repetir el proceso nuevamente.

Emparejar dos teclados inalámbricos en unidad central (opcional)
Esta solución puede utilizarse para instalaciones con varios teclados. En el kit inicial solo se incluye un teclado:

Teclado inalámbrico 1: * Código maestro #90#
Teclado inalámbrico 2: * Código maestro #90#
Unidad central: Quita la tapa trasera y pulsa botón Pair

Si se une correctamente sonará un pitido de cada teclado y la unidad central.
Si no se unen sonarán tres pitidos cortos y necesitarás repetir el proceso. Para entrar en el teclado no es necesario en este momento pulsar el botón * desde este paso.

Volver a valores de fábrica.
Abre la parte trasera del teclado y pulsa el botón RST de la unidad durante 5 segundos. Al soltar el botón escucharás un pitido largo que quiere decir ha vuelto a los valores de fábrica correctamente.

Tras ello toda la configuración excepto el tiempo de relé volverán a los valores iniciales. Aunque la información del usuario si se mantendrá. Si será necesario unir el teclado y botón de salida con la unidad central

Aviso baja batería
Con 3 baterías AAA el teclado inalámbrico puede funcionar hasta 1 año basado en un uso 30 veces PIN / tarjeta por día.

Si el teclado tiene batería sonarán 3 pitidos cada vez que se pulse una teclado y el led quedará en color naranja. En este caso es necesario cambiar las baterías antes de una semana.

Con batería de litio 2023 el botón de salida puede funcionar hasta 1 año basado en un funcionamiento de 30 veces al día. Si tiene baja batería el botón de salida su led parpadeará de color rojo a verde dos veces. En este momento es necesario reemplazar la batería antes de una semana.
