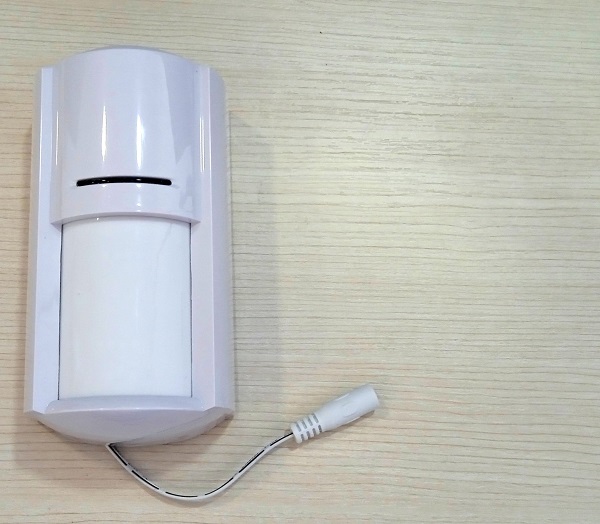

Detector de movimiento alarma exterior inteligente triple tecnologia FHSS 602

Alarmas-zoom PIR-602-FHSS

Sensor de movimiento exterior inalámbrico FHSS con alimentación externa 12 voltios



Procesador MCU o control de pulsos opcional
Filtro especial óptico con inmunidad de luz blanca a 10.000 lux
Diseño especialmente diseñado para exteriores
Inmune a insectos, animales de menor peso 20Kg
Distancia detección hasta 12 metros y 110º
Efecto doppler y análisis energía
Rango de detección micro-ondas ajustable
Auto compensación de temperatura para evitar falsas alarmas
Evita interferencias gracias a su tecnología
Alimentación 12V / 1A adaptador de alimentación externo

Especificaciones técnicas

Voltaje para funcionamiento DC 12V
Consumo en funcionamiento <30mA DC12V
Rango de detección 12x 12 metros
Angulo de detección 110º
Doble elementos de bajo ruido infrarrojo piroelectrico sensor
Frecuencia micro-ondas 10.525 Ghz
Tiempo encendido < 60 segundos
Distancia transmisión < 80 metros en espacios abiertos
Frecuencia RF 433Mhz FHSS
Temperatura entorno entre -20ºC a 70ºC
Tamaño 153x80x58mm

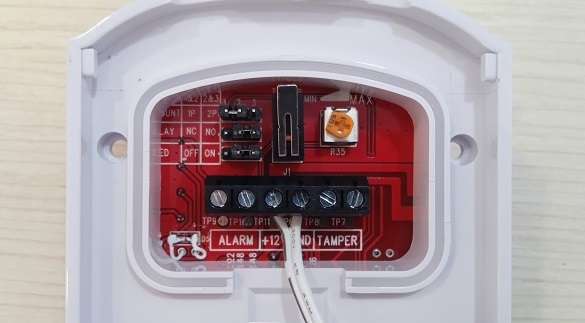

Conexiones traseras

En la parte trasera del detector tienes varios componentes que necesitas de conocer

Jumper contador de pulsos para ajustar la sensibilidad del detector infrarrojo
Jumper conexión detector NC o NC es decir contacto cerrado o abiertos
Jumper led que te permitirá que el led se ilumine o quede apagado al ocurrir una detección

Tamper que se activará si se separa el sensor de la parte trasera en la cual estará colgado sobre la pared

Potenciómetro para ajustar la sensibilidad de detección micro-ondas

Regleta de conexiones
Conexión de alarma con un contacto cerrado o abierto que se activará al producirse una detección
Conexión de alimentación 12V DC . Aunque viene con un conector preparado para enchufar a la corriente, si lo necesitas puedes alimentarlo mediante los dos hilos 12V y GND
Salida de tamper que se activará al manipularse el detector

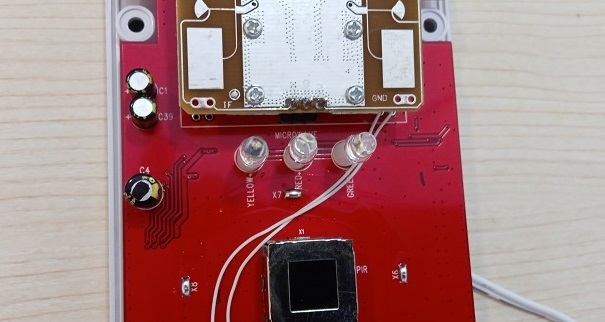

Parte frontal del detector

Retirando la tapadera trasera si lo necesitas puedes acceder a la parte electrónica frontal del sensor.
Este sensor combina una detección de micro-ondas e infrarroja para ser mucho más preciso y evitar falsas alarmas

En la parte superior tienes un detector de micro-ondas que puedes ajustar su sensibilidad desde la parte trasera

Debajo tres leds informan del estado del sensor

Led Amarillo: Detección por microondas
Led Rojo: Aviso de alarma emitido por el sensor
Led Verde: Detección por infrarrojos

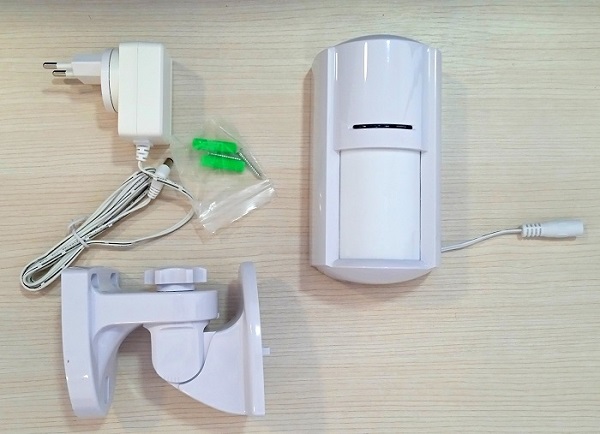

Contenido incluido en detector exterior FHSS
