DESCRIPCIÓN

Sensor detector sensor de movimiento por infrarrojos para alarma EV1527 1527

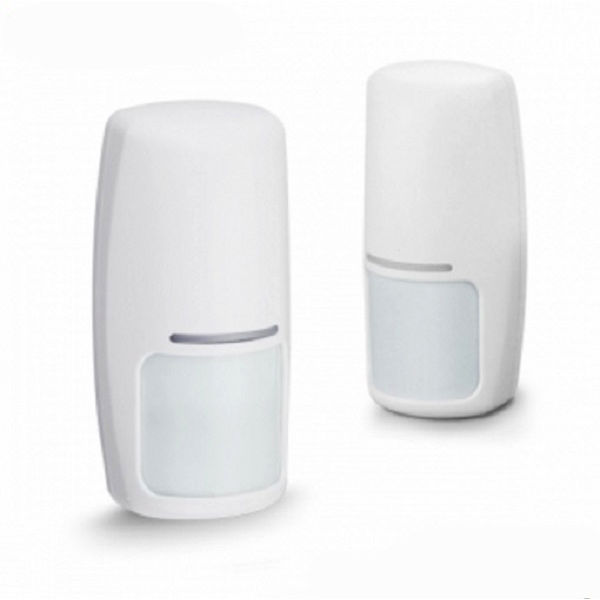

Detector movimiento alarma IR200B

Incluye codificación 1527.
Puede utilizarse con otras alarmas con codificación 1527
No compatible con AZ008, AZ012
Aviso inmediato si detecta un intruso en su área de detección.

Instalación: pared
Alimentación batería 9V 6F22
Tiempo batería: en reposo hasta 1 año
Distancia detección: hasta 12 metros
Angulo detección: 110º
Alcance en campo abierto: hasta 100-150 metros
Chip IC: 1527 IC
Frecuencia inalámbrica 433Mhz o 315Mhz;
Antena interna
Incluye baterías, soporte y tornillos

Angulo de detección sensor de movimiento alarma

Permite un ángulo de detección hasta 110º a la izquierda y derecha, 60º vertical (arriba-abajo), siendo la menor sensibilidad la parte superior y zonas cercanas. La mayor zona de detección son distancias alejadas

Posee una distancia de detección hasta 12 metros con visión directa.

Especificaciones

Nombre Sensor Wireless PIR detección movimiento con antena interna
Modelo IR200B
Alimentación Batería interna
Tipo batería 6F22 DC9V
Frecuencia inalámbrica 433MHz/315MHz
Distancia Wireless hasta 100-150 metros en campo abierto
Codificación y resistencia EV1527/330K ohm
Distancia detección hasta 12 metros
Angulo detección 110°
Indicador alarma Led color rojo
Indicador baja batería Led color amarillo
Interruptor Encendido / apagado
Tipo de antena Antena telescópica interna
Corriente estática <=25uA
Consumo en alarma <=15mA
Temperatura funcionamiento -10°C hasta 50°C
Humedad 5%--95% no condensado
Tamaño 53mm x 38mm x 108mm
Peso 150 gramos

Contenido

1x Sensor PIR
1x Batería interna
1x Soporte
2x Tornillos
2x Tacos
1x Manual usuario

Instrucciones instalación detector de movimiento alarma

La altura de instalación recomendada es entre 1,70m a 2,20m desde el suelo.
Si existen varios detectores en la misma zona ajusta la posición entre ellos para no interfieran.
Evita instalar el detector cerca de lineas de alta tensión eléctrica
No orientes el detector a fuentes de calor o frio
Evita orientar el detector a través de cristales
Instala el detector sobre una superficie estable
Evita interferencias electromagnéticas
No orientes el detector a los rayos del sol.

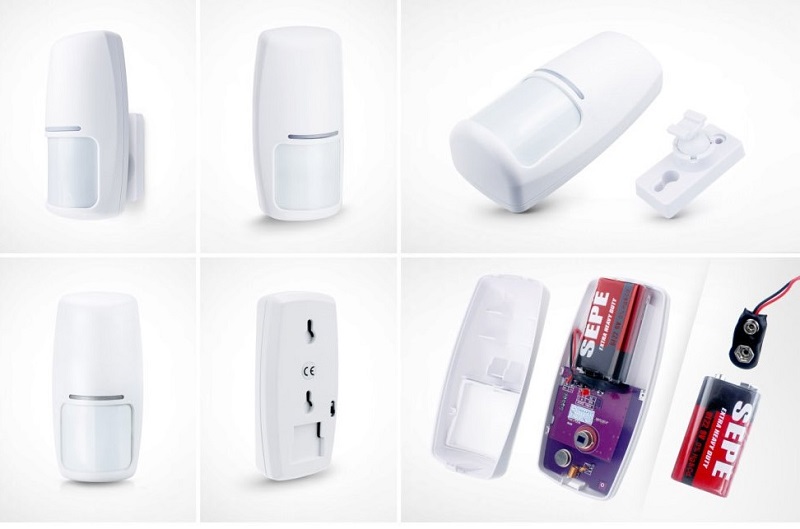

Imágenes reales detector de movimiento alarma

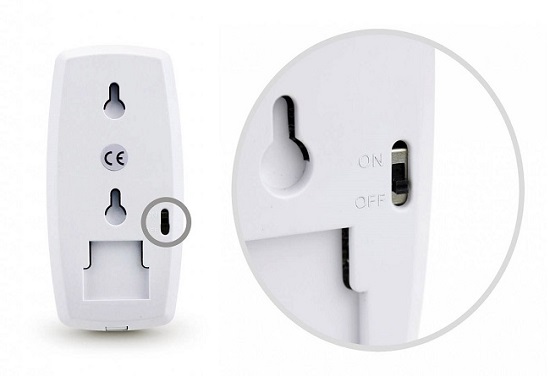

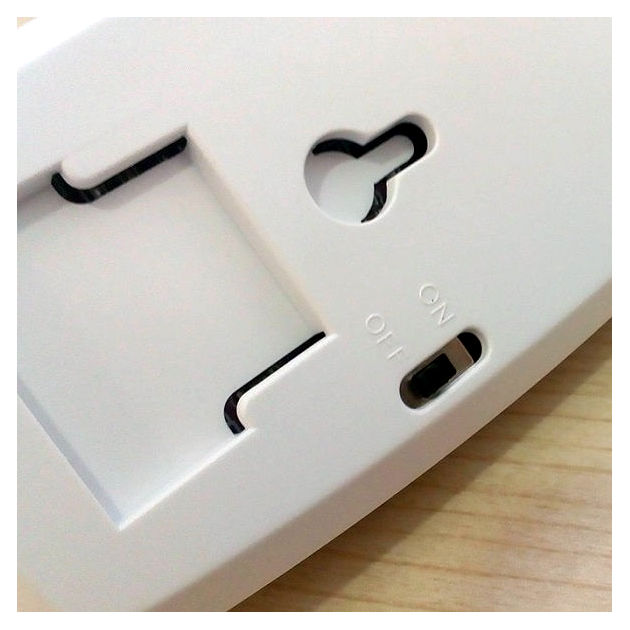

Para encender el detector de movimiento, es necesario situar el interruptor trasero en la posición de encendido ON.



Si al encender el detector desde el interruptor sigue sin activarse la pantalla color rojo frontal, es necesario abrir el detector para comprobar la posición de los jumpers es la correcta . Ademas de comprobar tiene la batería conectada y con suficiente carga.

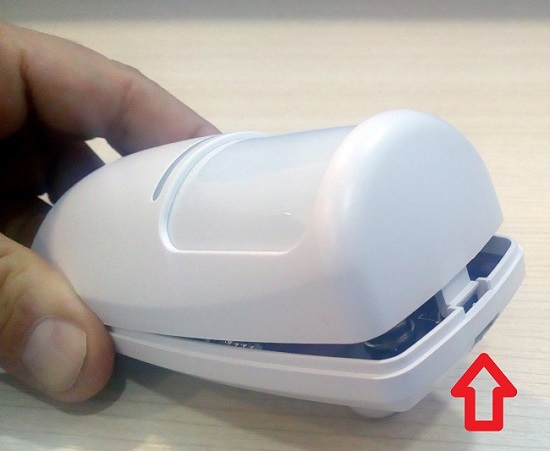

Para abrir el detector empuja con una superficie plana como un destornillador sobre la lengüeta trasera para poder separar la parte frontal de la trasera. Así podrás acceder a la parte electrónica del sensor de movimiento

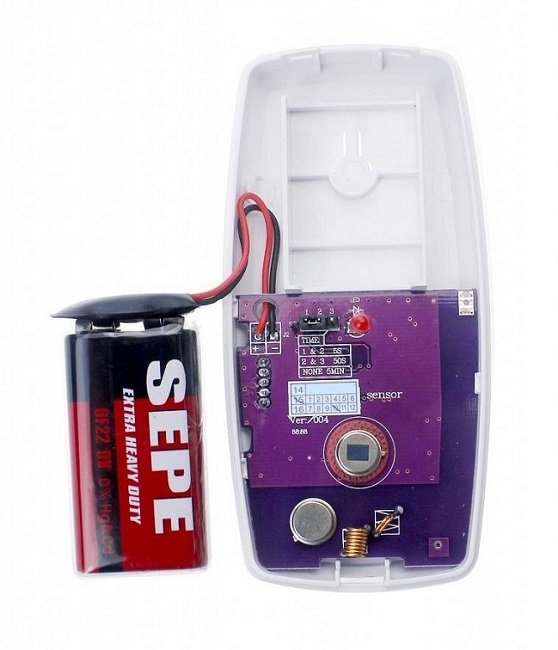

Al acceder a la parte interna, comprueba la batería está correctamente conectada y tiene suficiente carga.
