Descripción

DETECTOR DE MOVIMIENTO VOLUMETRICO CON SENSOR PT101 ALARMA CASA GSM DETECTA cable

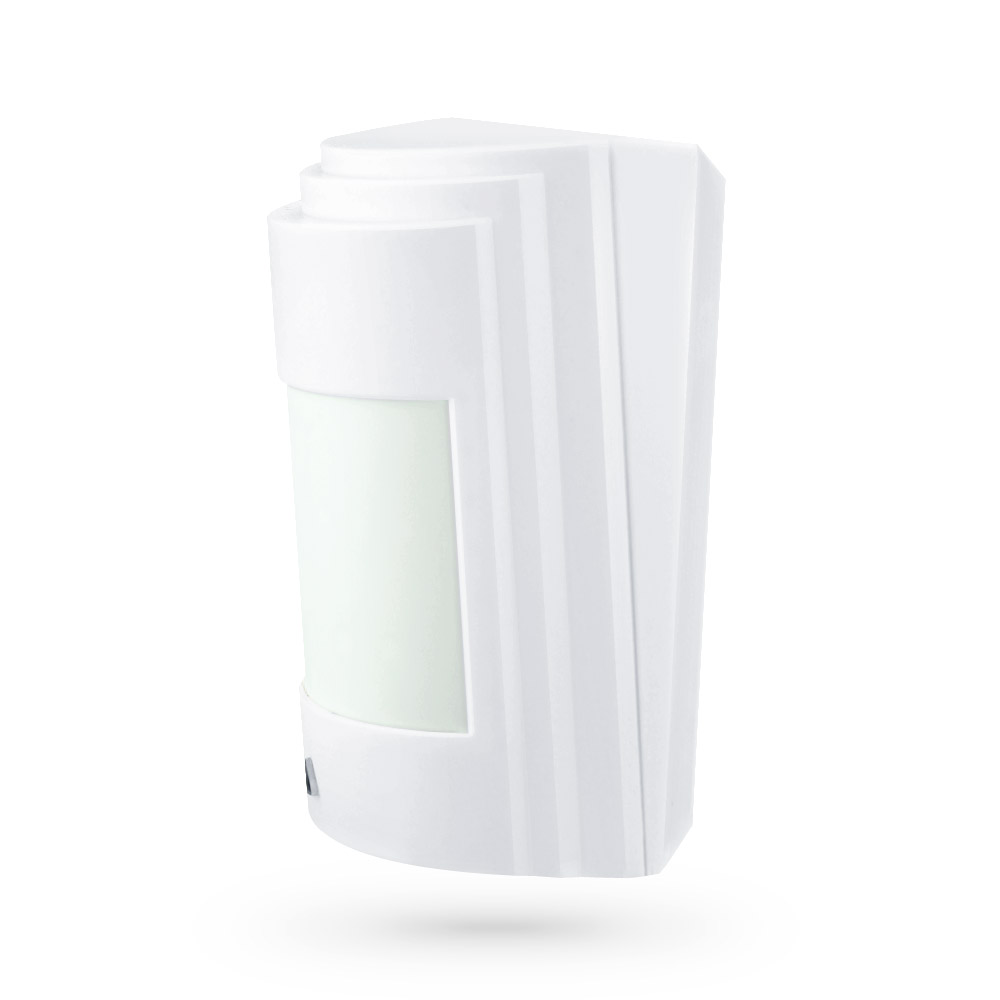

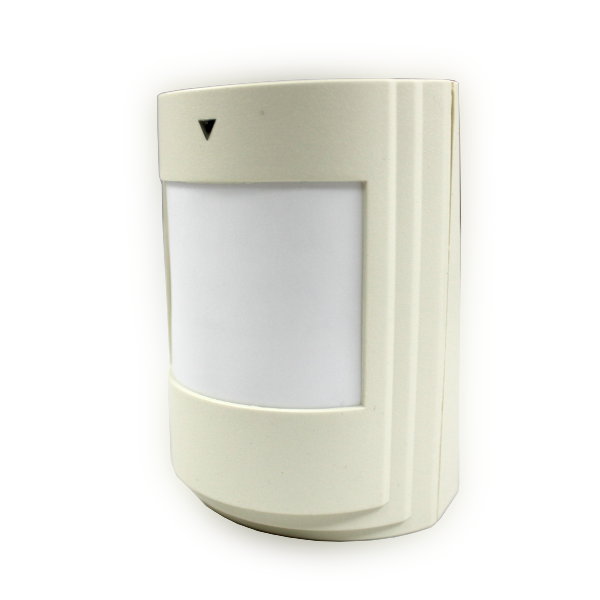

Detector de movimiento cableado PT101

Diseño SMT de alta densidad.
Procesamiento de MCU.
Compensación de temperatura automática.
No incluye batería
Angulo de detección de : 110 °
Detección: 8/10 metros máximo
Instalación en pared
Alimentación 9V-16V
Conexión NC

Al acceder un intruso en el campo de detección el sensor con cable enviará rápidamente una señal a la central de alarma

Especificaciones técnicas detector movimiento con cable PT101

Alimentación DC9-16V
Consumo 15mA(12V DC)
Distancia detección hasta 10 metros
Angulo detección 110º
Altura instalación entre 1,1m a 3.1m
Indicador alarma: Led color rojo
Salida de alarma: NC
Interruptor tamper: NC
Velocidad detección entre 0.2m/s a -7m/s
Temperatura entorno entre -10°C a 50°C
Humedad entorno instalación entre 5% a 95% no condensado
Tamaño 11 x 11 x 4cm
Peso: 150 gramos

Donde instalar un detector de movimiento PIR

Puedes instalar el sensor de movimiento en una altura entre 1,10 metros a 3,10 metros siendo recomendable una altura aproximada de 2,20 metros. A mayor altura menor sensibilidad de detección.

Puedes instalar el detector cerca de puertas, ventanas,.. en las cuales sospechas un intruso podría acceder, para en cuanto entre a tu propiedad se active el detector. También es buena idea instalar un detector de movimiento en lugares de obligado paso como escaleras, pasillos.. de forma si acceden por otro lugar sean igualmente detectados.



Teniendo en cuenta su ángulo de detección de 110º horizontal, 60º vertical y su distancia de detección de hasta 10 metros puedes instalar el sensor en cerca de cualquier entrada, esquina de tu vivienda,.. para casi vigilar por completo todo a su alrededor.

Detector de movimiento alarma pequeño y discreto

Su reducido tamaño y discreto diseño te permitirán instalar el detector en casi cualquier entorno. A pesar de su pequeña apariencia es muy seguro ya que la conexión se realiza mediante cable, por lo que no se vería afectado por la presencia de un inhibidor de señal.

Recomendaciones para instalación detector de movimiento PT101

No apuntar a fuentes de frio o calor ya que el aire caliente o las corrientes de aire detrás de una zona fría podrían ser interpretadas como un intruso.
Instalar sobre superficies estables evitando el sensor pueda moverse y producir falsas alarmas
Mantener alejado líneas de alta tensión pueden interferir en las detecciones
Evitar interferencias electromagnéticas podrían crear falsas alarmas en la detección
No orientar a los rayos del sol los cuales podrían crear falsas alarmas

Contenido detector movimiento con cable PT101

1x Sensor movimiento PIR PT101
1x Soporte pared
4x Tornillos
1x Manual usuario

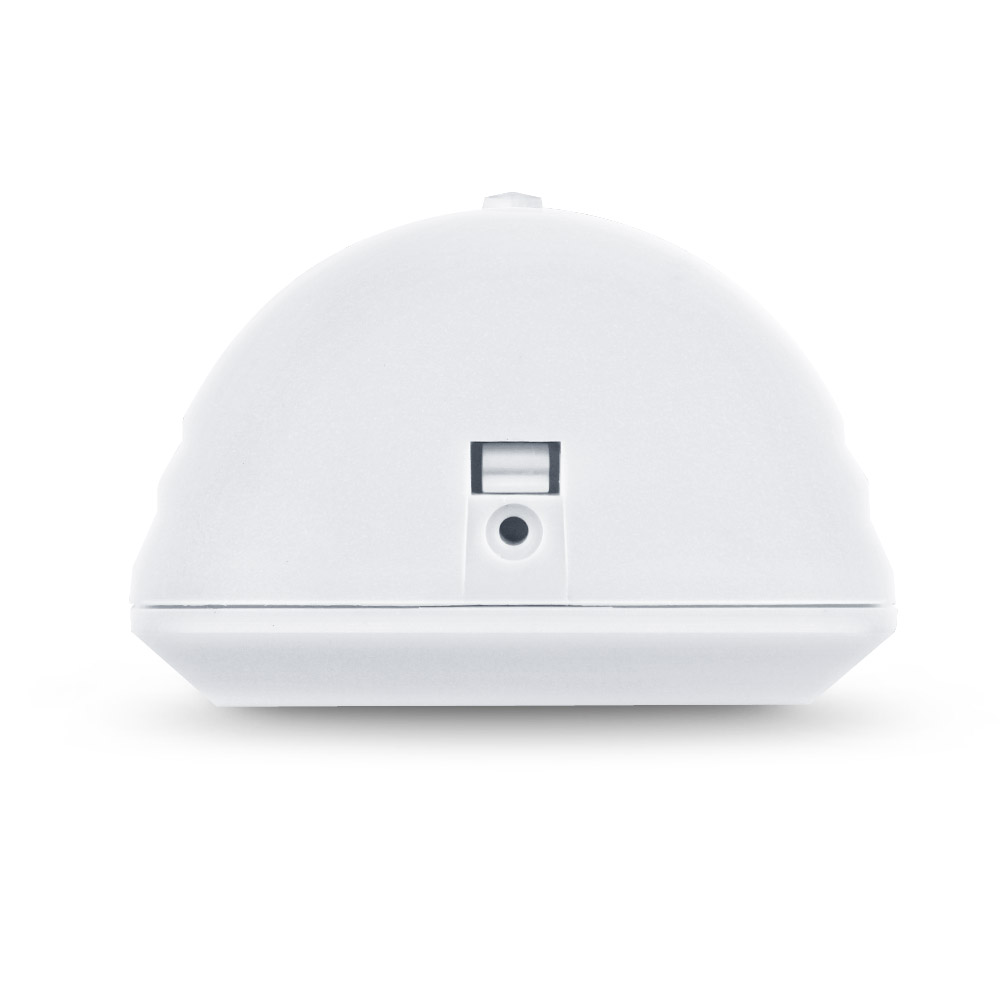

Instalar soporte pared sensor de movimiento cableado PT101

Observa el contenido incluido que forma el soporte de pared. En la imagen puedes observar el resultado final una vez montado el soporte de pared.

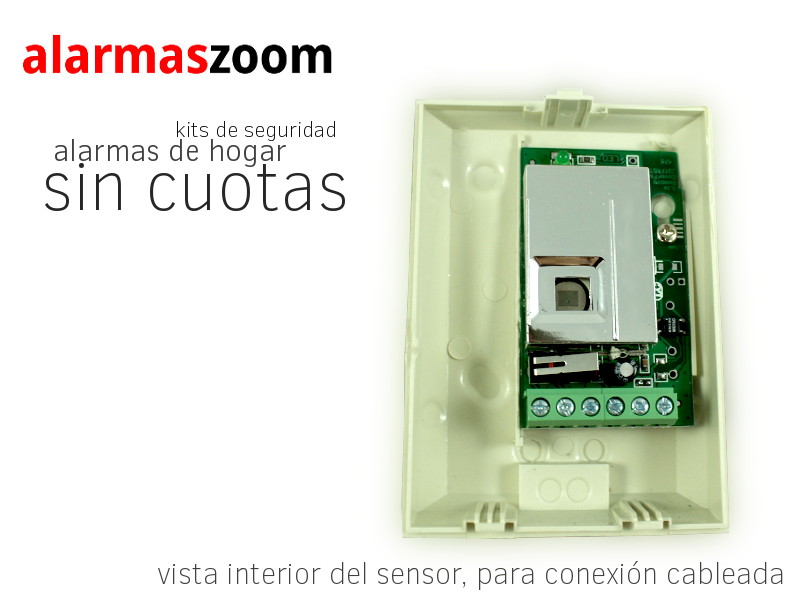

Conexiones cableadas PT101 central de alarma

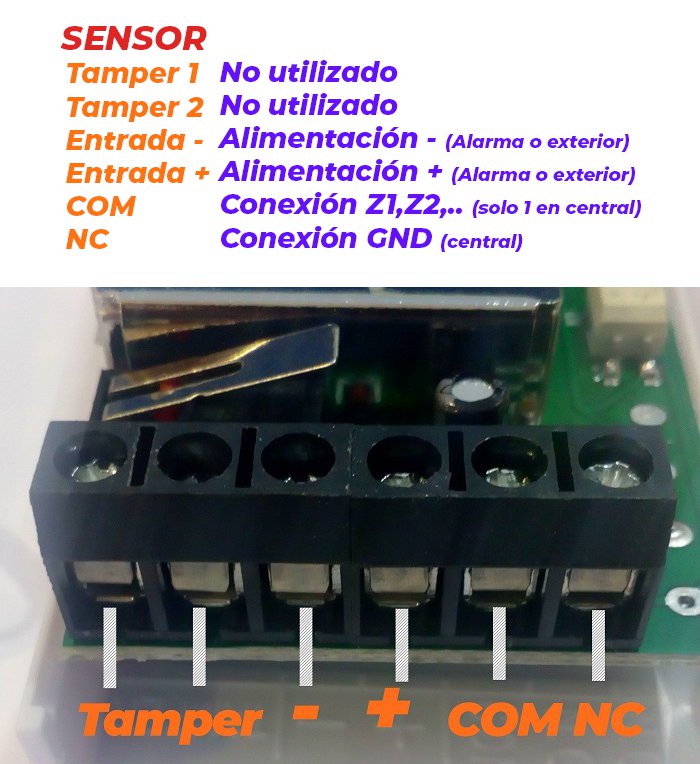

El detector PT101 dispone las siguientes conexiones de las cuales en función de la central de alarma se conectarán en posiciones diferentes.

Tamper 1. Opcional. Solo es necesario para utilizar la función tamper.
Tamper 2. Opcional. Solo es necesario para utilizar la función tamper.
Conexión -. Conectado a la salida de alimentación - de la central o de una fuente alimentación exterior.
Conexión . Conectado a la salida de alimentación de la central o de una fuente alimentación exterior.
COM. Conectado a una entrada de contacto de la central alarma. Normalmente denominadas como Z1,Z2 ,.. Solo debes conectar en una conexión
NC. Conexión a GND en la central alarma

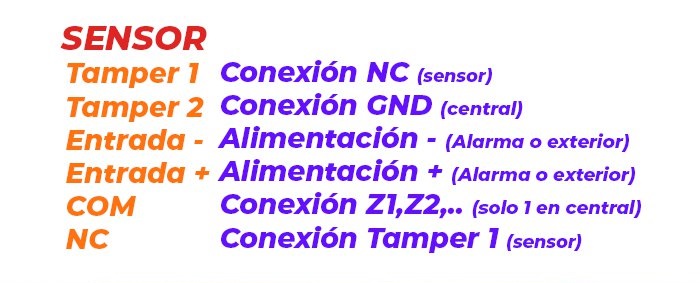

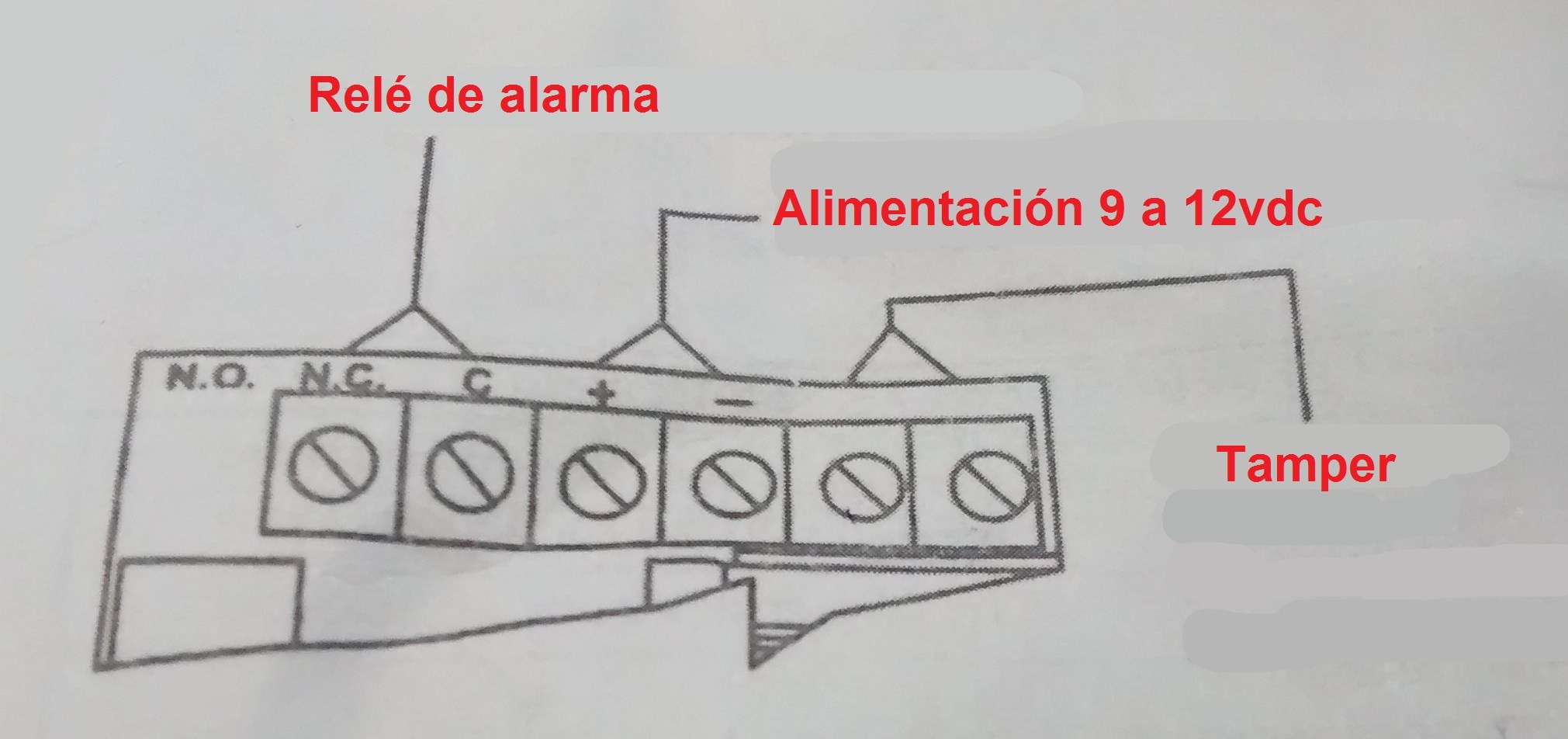

Si además necesitas utilizar la función tamper para evitar por una manipulación en el cable pueda activarse la alarma debes conectar las posiciones Tamper 1/2 y NC/COM entre si. En el siguiente esquema puedes apreciar como hacer las conexiones
