Wonect Router MTK7620N R

Más información de este producto

Router WiFi con 4 antenas largo alcance MTK7620N

Especificaciones Router re acondicionado Wonect
Chipset incluido MTK7620N/7620A7612
Memoria RAM: DDR2 64MB
Memoria Flash: 4MB (MAX 16MB)
Funciones del sistema: Repetidor, AP, Router (PPPOE, DHCP, IP Fija)
Sistema incluido compatible OpenWRT, Linux
Protocolos compatibles: IEEE 802.11b/g/n
Velocidad inalámbrica hasta 300Mbps
Frecuencia WiFi: 2.4GHz
Antenas: 4x 5dBi exteriores
Conexiones: 1x Puerto WAN, 4x Puertos LAN, 1x Puerto USB
LEDs: Sistema, WiFi, WAN, LAN1, LAN2 , LAN3, LAN4
Incluye botón Reset en parte trasera
Consumo <8W
Alimentación: DC 9V 500ma
Función puerto USB: carga de dispositivos 5 voltios

Contenido
1x Router WiFi 4 antenas
1x Adaptador corriente
1x Guía instalación

Instrucciones Router Repetidor WiFi
Puedes acceder a configurar el repetidor wifi mediante cable o WiFi. Para hacerlo mediante cable debes conectar un cable RJ45 desde el Router hasta tu ordenador y realizar la siguiente configuración

Configuración rango direcciones IP para acceso Router con cable



Pulsa sobre el icono Conexiones de la parte inferior derecha con el botón derecho del ratón y selecciona Abrir centro de redes y recursos compartidos

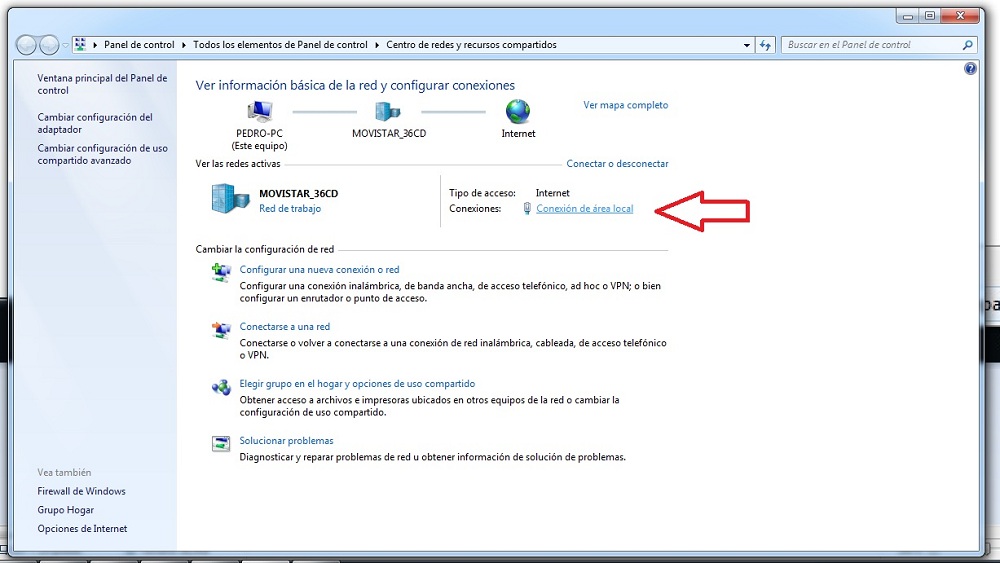

En la parte derecha selecciona Conexión de área local para acceder a la configuración de la conexión con cable

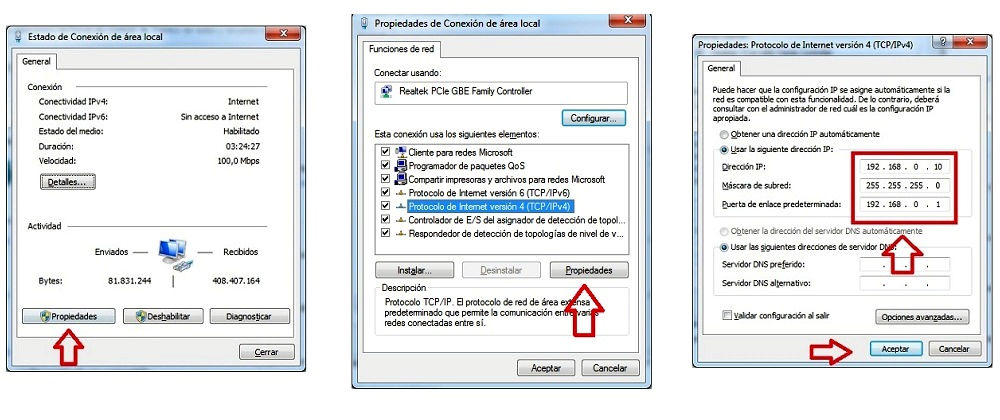

En esta pantalla podrás ver información de tu conexión cableada al Router. Pulsa sobre el botón Propiedades.

Señala la opción Protocolo de Internet versión 4 (TCP/IPv4) y pulsa el botón Propiedades

En el cuadro Usar la siguiente dirección IP debes completar
Dirección IP: Una dirección comience por 192.168.0 y el último valor sea un número entre 2 y 255 como por ejemplo 10 y de esta forma sea 192.168.0.10 como aparece en la imagen
Mascara de subred: 255.255.255.0
Puerta de enlace predeterminada: 192.168.0.1

Acceder a configuración en Router WiFi


Una vez has modificado el rango de direcciones en el Router a una dirección comienza por 192.168.0 o bien te has conectado mediante WiFi al Router puedes acceder a la dirección de la puerta de enlace 192.168.0.1

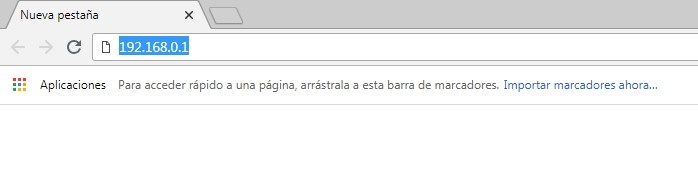

Utiliza tu navegador favorito y escribe la dirección 192.168.0.1 o según el navegador puede ser necesario escribir http://192.168.0.1

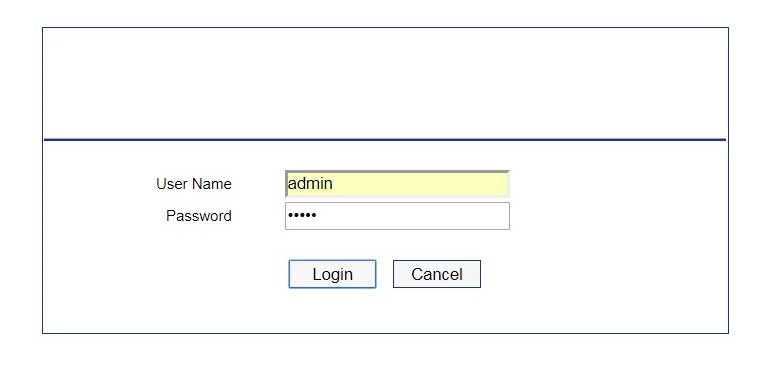

Una página de identificación aparecerá y debes utilizar el nombre de usuario admin con la contraseña admin



Al identificarte correctamente podrás acceder a la configuración del Router y realizar las modificaciones necesites

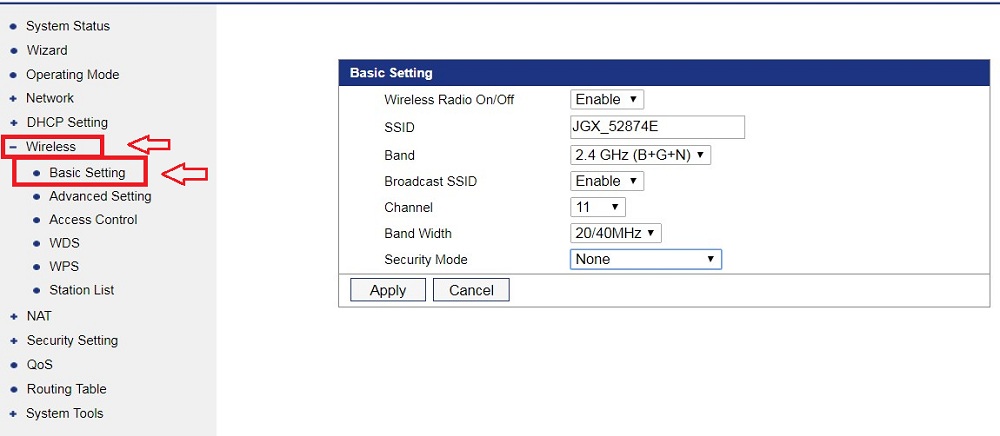

Desde el apartado Wireless y Basic Setting puedes configurar los parámetros de la red WiFi que creará el Router por ejemplo a partir de una señal recibida por cable a través del conector WAN.

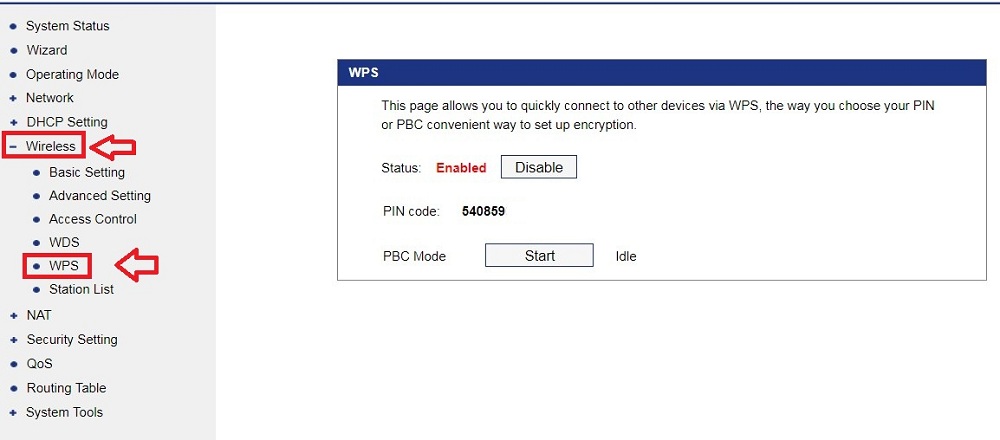

Si necesitas hacer la configuración WPS, puedes obtener el PIN de acceso desde el apartado Wireless?WPS o desactivar esta función del Router en este apartado.

Configuración modo repetidor Router

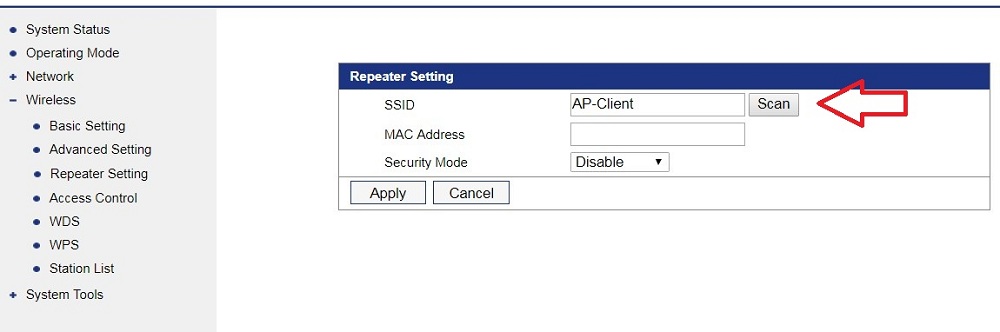

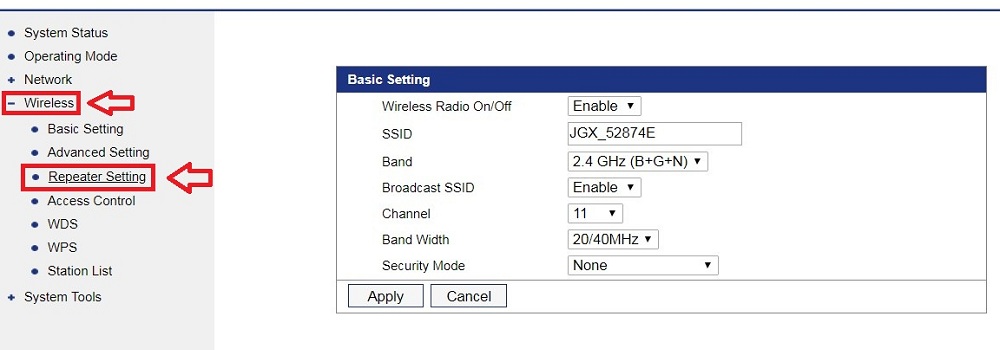

Selecciona en la parte derecha Wireless ? Repeater Setting para iniciar la configuración en modo repetidor



Selecciona el botón Scan para detectar las redes WiFi a tu alcance y seleccionar la red quieres repetir.

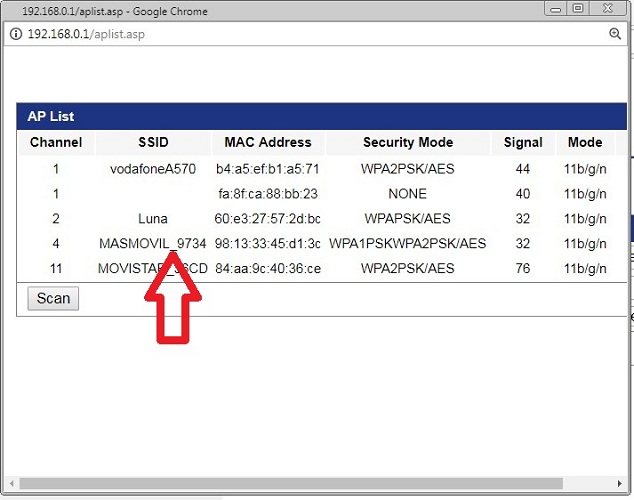

En el nuevo listado aparece selecciona la red WiFi original que quieres repetir.

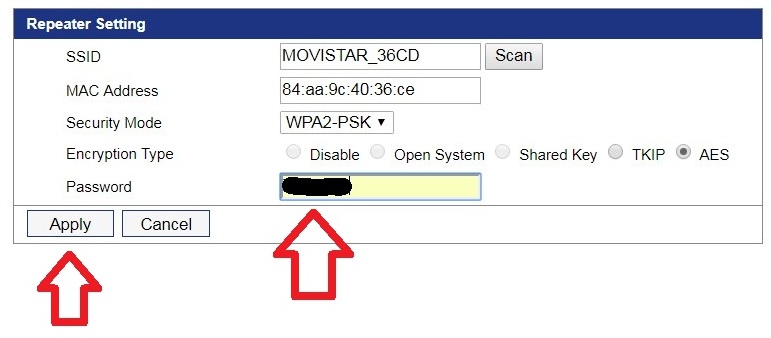

La red WiFi seleccionada aparecerá en el cuadro SSID, así como la dirección MAC y tipo de seguridad.
Escribe en el apartado Password la contraseña de acceso a la red WiFi

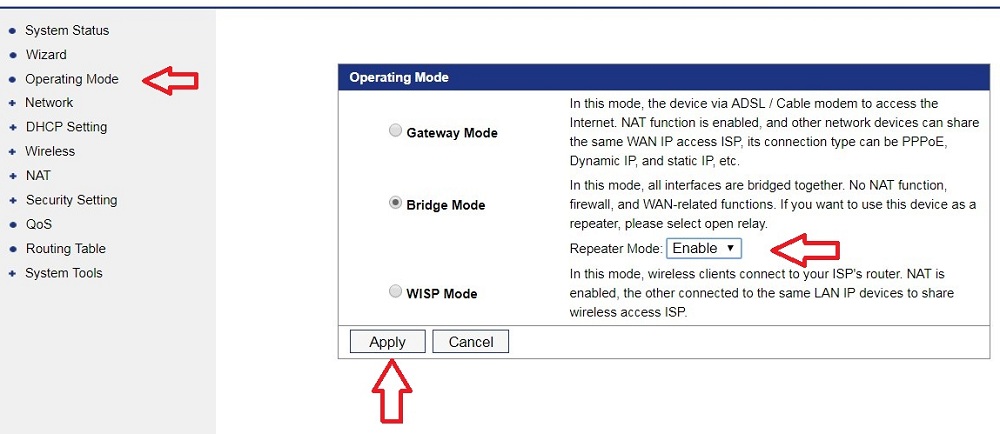

Comprueba desde el menú izquierdo Operation Mode, tengas seleccionado el Modo Bridge y activada la función de Modo Repetidor.

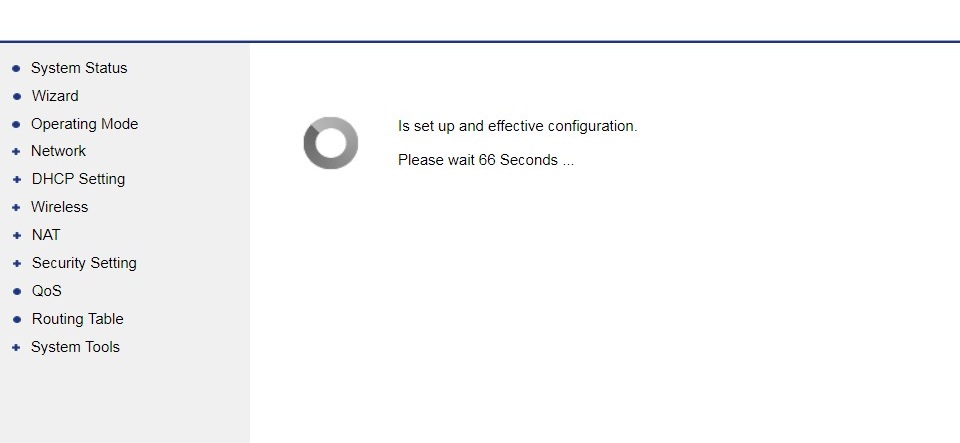

Una cuenta atrás aparecerá en la pantalla y tras finalizar el proceso

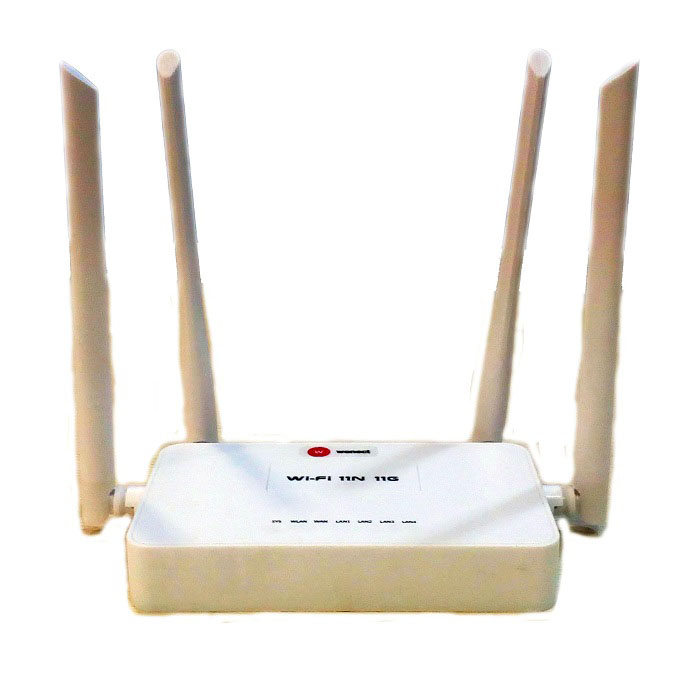

Imagen general Router WiFi Wonect MTK 7620N con 4 antenas WiFi

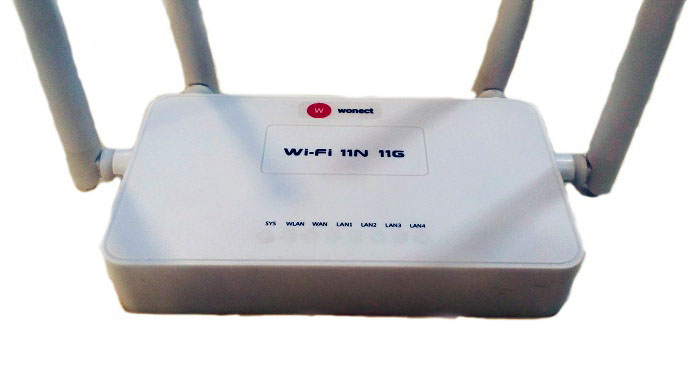

Vista frontal Router WiFi con leds estado funcionamiento.

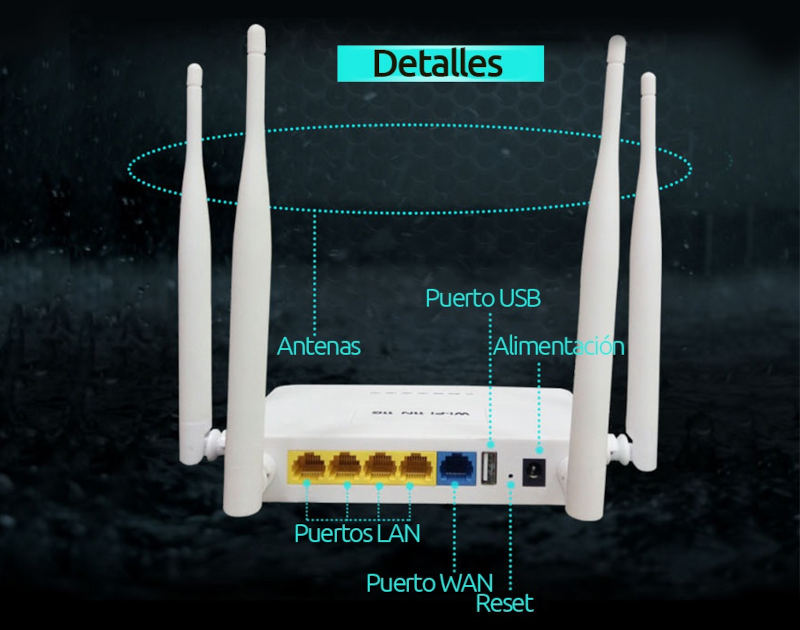

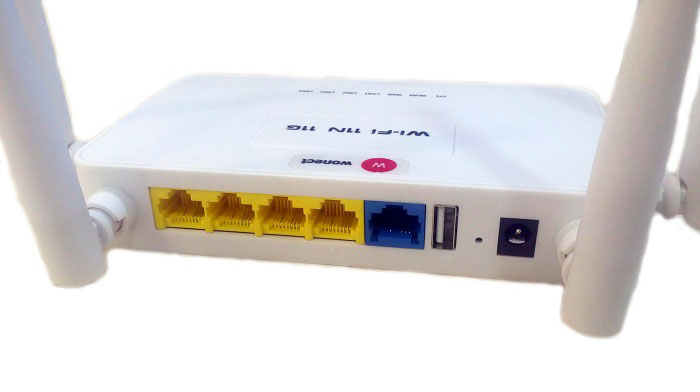

Imagen trasera Router WiFi Wonect con:
4x Salidas LAN RJ45
1x Entrada WAN RJ45
1x Puerto USB
1x Botón Reset
1x Conector alimentación
