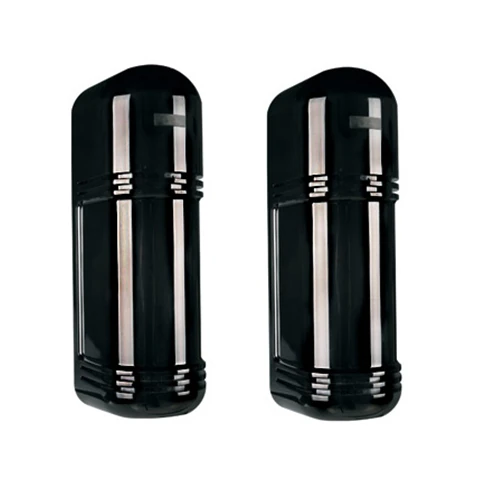

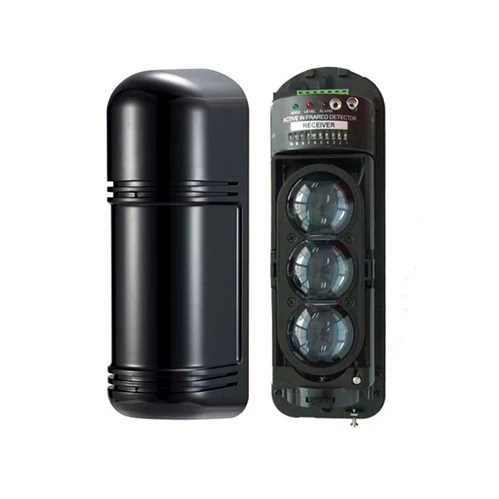

Barrera exterior cableada hasta 250 metros 3 leds IB705

Alarmas-zoom IB705

Los detectores para exterior, especialmente de barrera o perimetrales son una excelente solución para proteger grandes superficies como jardines en los cuales se crea una protección por un sensor invisible para el ojo humano.

Sensor 3 detectores
Distancia detección hasta 250 metros
Longitud 27cm
Angulo dirección: Vertical 20º, Horizontal 180º
Indicador de alarma: Led color rojo
Alimentación: DC 12V

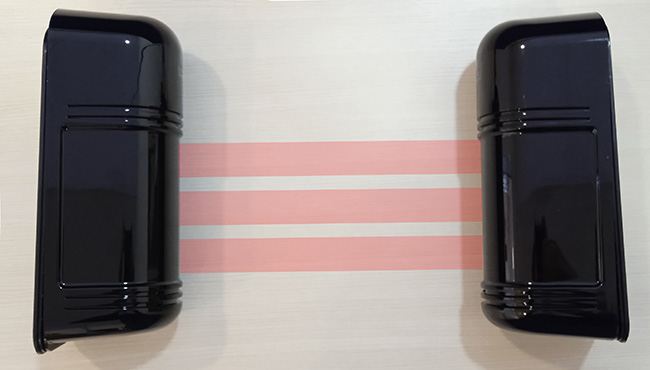

Como funciona un detector de barrera

1. Si una persona pasa por el haz de luz que une ambas partes del detector de barrera el sensor enviará una señal a la central de alarma.
2. Si la central de alarma está armada protegiendo tu propiedad avisará a los propietarios de la alarma (según el modelo de alarma y configuración realizada).
3. Es necesario para el sensor funcione, una central de alarma la cual no está incluida en este producto.

Donde instalar sensor alarma de barrera

Puede instalarse en espacios abiertos y grandes superficies donde para proteger esta zona necesites varios sensores de movimiento. Con un único sensor puedes proteger todo el perímetro de tu vivienda. Se puede utilizar en fábricas, chalets, jardines, balcones,. etc para proteger el perímetro de acceso o salida de tu propiedad

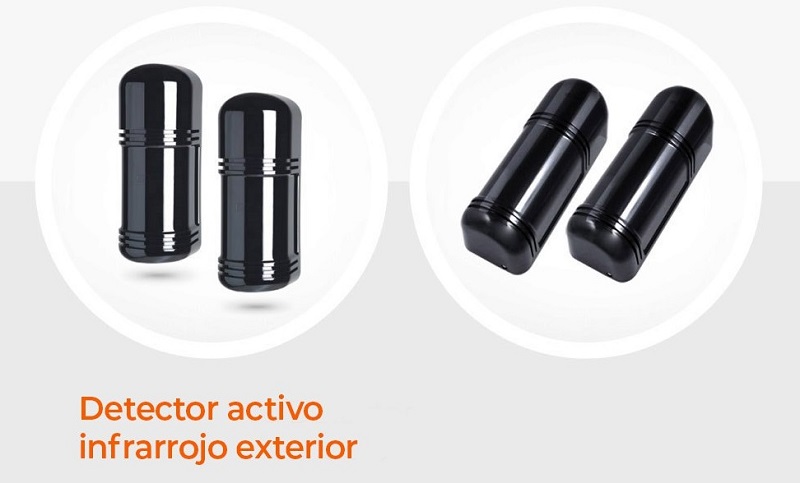

Sensor perimetral exterior con 3 detectores
Alimentación 12V DC
Distancia detección hasta 250 metros
Distancia válida 27cm
Salida alarma NC o NO
Interruptor tamper NC
Tamaño: 310x230x160mm
Peso 2Kg

Especificaciones técnicas sensor perimetral exterior

Indicador alarma: Led color rojo
Temperatura entorno instalación entre -10ºC a 50ºC
Humedad entorno: 5% a 95% no condensado

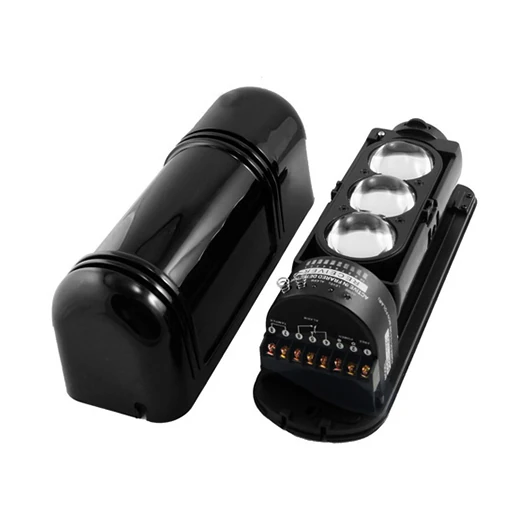

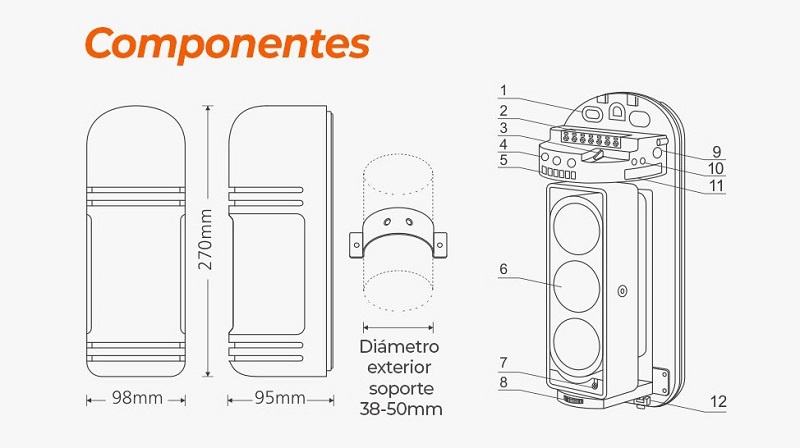

Componentes detector barrera cableado

Diámetro exterior soporte entre 38-50mm
1. Agujero para conexiones
2. Terminal conexiones cableadas
3. Interruptor tamper
4. Indicador
5. Indicador señal conexión
6. Espejo
7. Ajuste fino vertical
8. Ajuste fino horizontal
9. Ajuste luz
10. Agujero test voltaje
11. Interruptor selector voltaje
12. Tornillos cierre carcasa

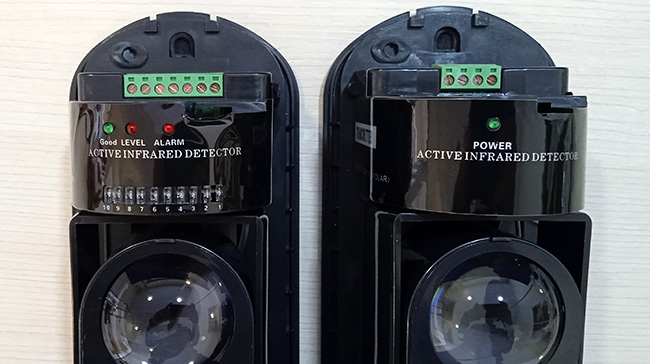

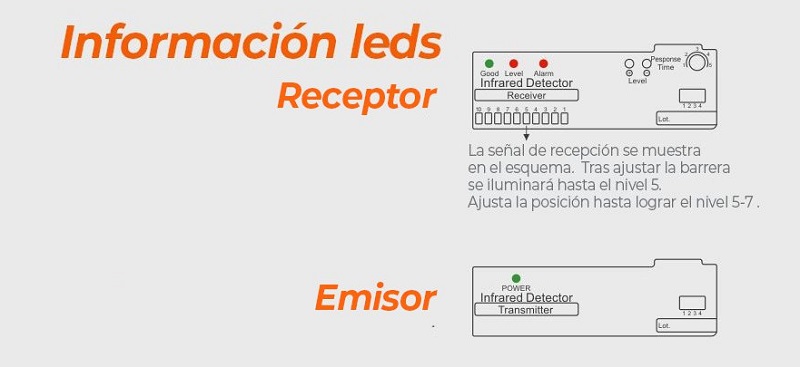

Información leds sensor barrera cableado

Tanto en el receptor como emisor los leds mostrarán información del funcionamiento en el detectores

Leds información receptor barrera

Good: El led se iluminará cuando la lámpara esté orientada a la dirección correcta
Level: El brillo cambiará según la posición de la orientación en la barrera
Alarm: Se iluminará al ocurrir una detección

Leds información transmisor de barrera

Power: Permanecerá iluminado al recibir alimentación.

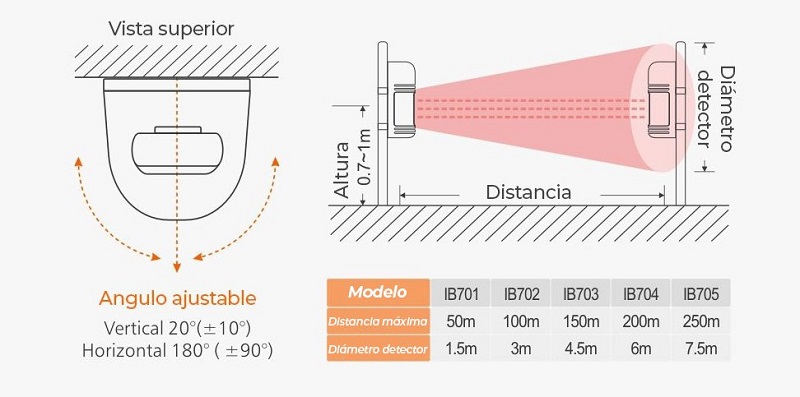

Angulo detección sensor de barrera exterior

El sensor de barrera exterior cableado tiene un ángulo vertical de 20º en los cuales se puede ajustar hasta un 10º. El ángulo horizontal son 180º con un ajuste permitido de hasta 90º.

Según el modelo de detector perimetral exterior tienes diferentes alcances permitidos y un diámetro del detector diferente
IB701 50 metros detección. Diámetro extensión 1.5 metros
IB702 100 metros detección. Diámetro extensión 3 metros
IB703 150 metros detección. Diámetro extensión 4.5 metros
IB704 200 metros detección. Diámetro extensión 6 metros
IB705 250 metros detección. Diámetro extensión 7.5 metros

Ajustes en detector de barrera exterior

Desde el detector receptor puede ajustarse el tiempo de respuesta. Se trata el tiempo de funcionamiento entre dos detecciones. Normalmente este tiempo debe ser inferior al tiempo utilice un intruso para atravesar la linea imaginaria entre ambas partes del detector.

El tiempo de respuesta puede ajustarse con diferentes valores entre 1 a 5 siendo 1 la mayor sensibilidad incluso a personas puedan atravesar la línea corriendo.

Como instalar barrera de alarma cableada

Busca un lugar para instalar cada lado de la barrera de manera que detecte un intruso que pase entre las lineas imaginarias que unen cada barrera

Cada lado de la barrera se debe de conectar a la alimentación 12V DC con un cargador no incluido

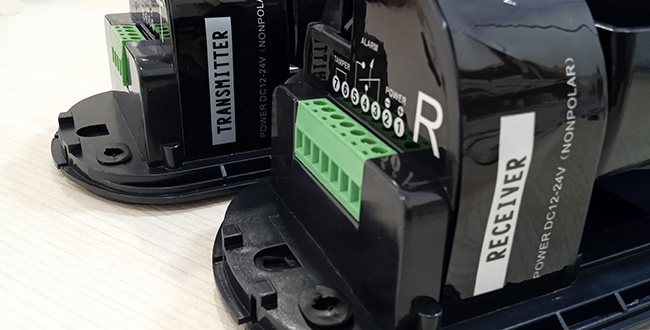

Existen dos partes de la barrera que debes de diferenciar

Una barrera transmisora la cual emitirá la luz infrarroja hasta la barrera receptora. Si la barrera receptora no recibe completamente esta luz la parte receptora emitirá un aviso de alarma mediante cable hasta la central de alarma.

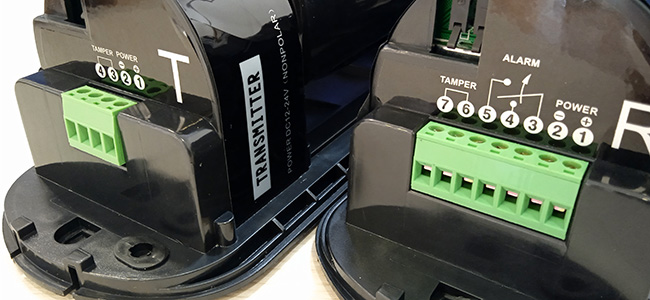

La parte receptora de la señal será la que se conecte con la central de alarma ya que además de la salida de tamper igual que la barrera transmisora tiene otras salidas para la central de alarma



Debajo de las conexiones cableadas en la barrera receptora, hay unos leds numerados del 1 al 10 que indican la calidad de la señal que se recibe. Estos leds te ayudarán a ajustar la posición de la instalación de ambas barreras para que ambas partes tengan visión directa entre si. También un led de alarma informará en el momento que se active la alarma por romperse la barrera imaginaria.

Contenido

2x Sensor barrera cableado
2x Soportes
4x Kit tornillos
1x Manual usuario
