Cierra puertas compactocontrol de accesos DV303

Más información de este producto

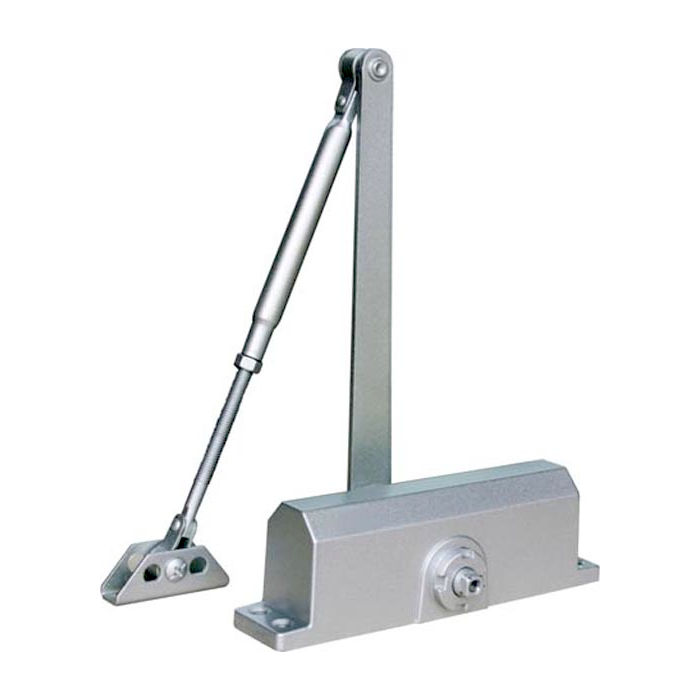

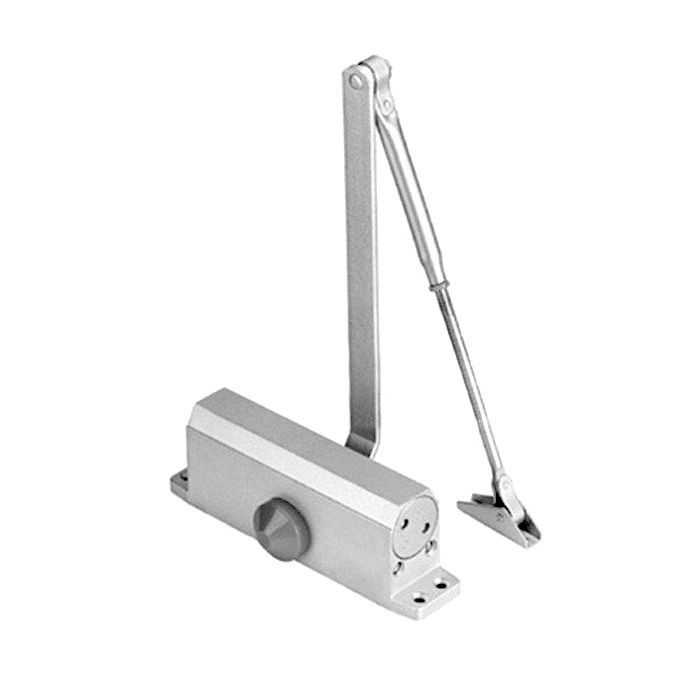

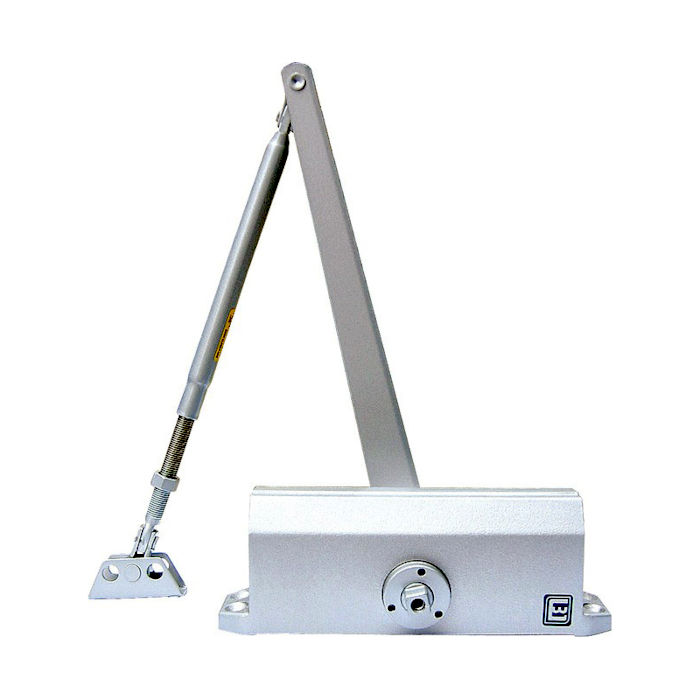

Cierra puertas compacto control accesos

Cierra puertas compacto control accesos
No incluye conexiones electrónicas ni salidas para control de accesos
Garantiza un funcionamiento correcto hasta 500.000 veces
Utilizable para instalar en diferentes tipos de puertas
Velocidad de cierre y apertura ajustable
Diseño elegante, resistente y compacto
Fácil de instalación
Entorno utilización entre 30ºC a 50ºC

Especificaciones Cierra puertas
Modelo VD303
Se puede utilizar para diferentes tipos de puertas
Material: Metálico
Función básica: Cerrar la puertas

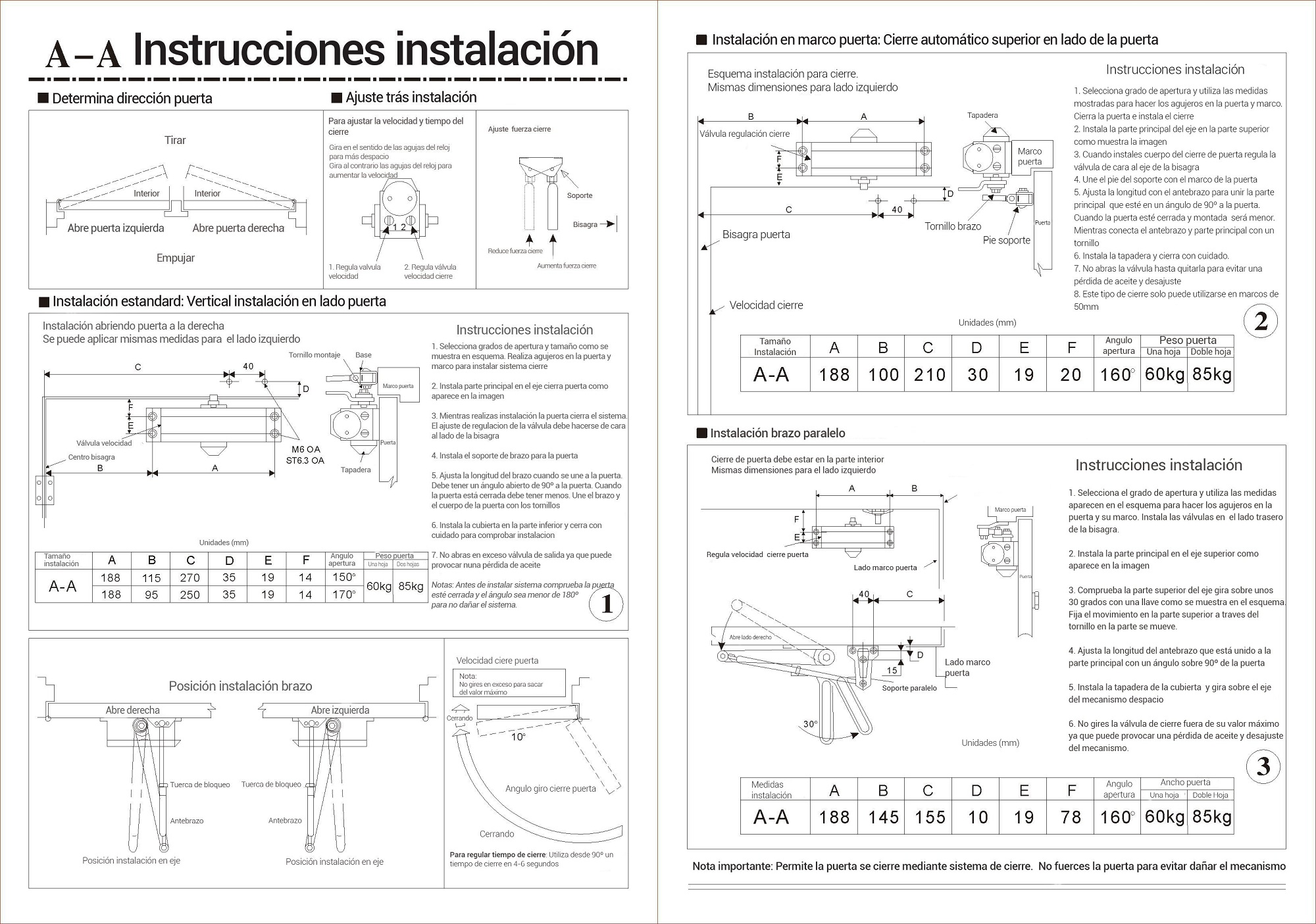

Instrucciones instalación
Determina dirección apertura puerta. Si es necesario tirar o empujar, así como si la puerta está en el lado derecho o izquierdo

Ajusta la velocidad y tiempo de cierre
Gira en el sentido de las agujas del reloj las válvulas 1,2. Válvula 1: Regula velocidad. Válvula 2: Regula velocidad cierre

Ajusta fuerza cierre
A través del soporte según aproximes o alejes de la bisagra podrás ajustar la fuerza de cierre

Instalación estandard vertical en lado de la puerta
1. Selecciona los grados de apertura y tamaño. Realiza agujeros en el marco de la puerta para el cierre.
2. Instala parte principal en el eje que cierra la puerta
3. Mientas realizas la instalación puedes comprobar como el sistema cierra la puerta correctamente. El ajuste de regulación en las válvulas puede hacerse al finalizar.
4. Instala el soporte de brazo para la puerta
5. Ajusta la longitud del brazo cuando se une con la puerta. Debe tener un ángulo abierta de 90º a la puerta. Cuando la puerta está cerrada debe tener menos. Une el brazo y el cuerpo con los tornillos.
6. Instala la cubierta en la parte inferior y cierra con cuidado para comprobar la instalación.
7. No abras en exceso la válvula de salida para evitar provocar una pérdida de aceite.

Antes de instalar el sistema comprueba la puerta está cerrada y el ángulo sea menor de 180º para no dañar el sistema.
