Descripción

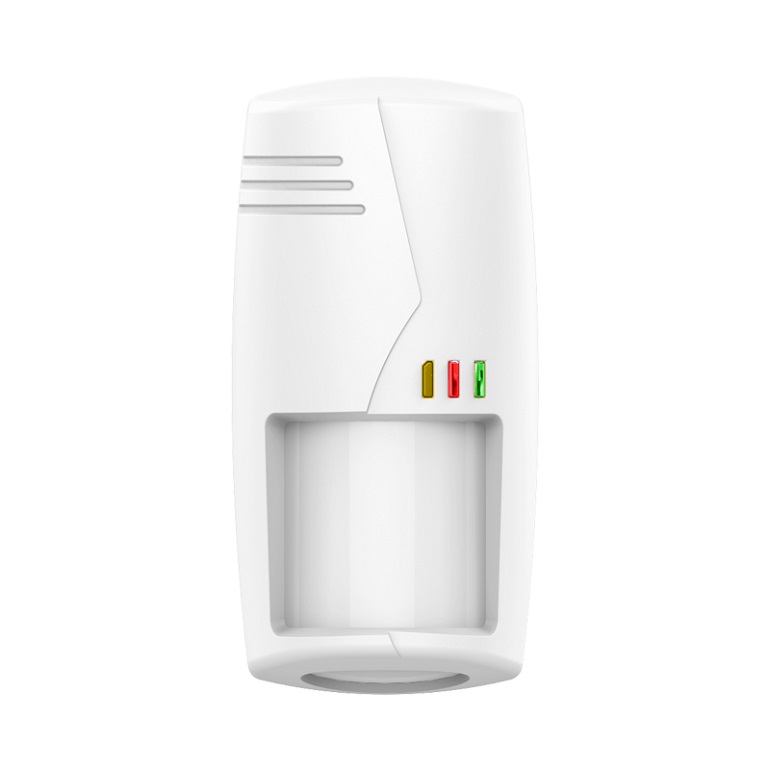

Detector de movimiento interior anti mascotas triple tecnologia FHSS 433Mhz 603

Detector de movimiento interior con conexión inalámbrica o cableada

Doppler Analisis del entorno
Antena de avión X-Band
Rango ajustable de detección micro-ondas
Compensación de temperatura automática para reducir falsas alarmas
Valores ajustables para evitar interferencias con otras señales
Diseño único sin ángulos muertos

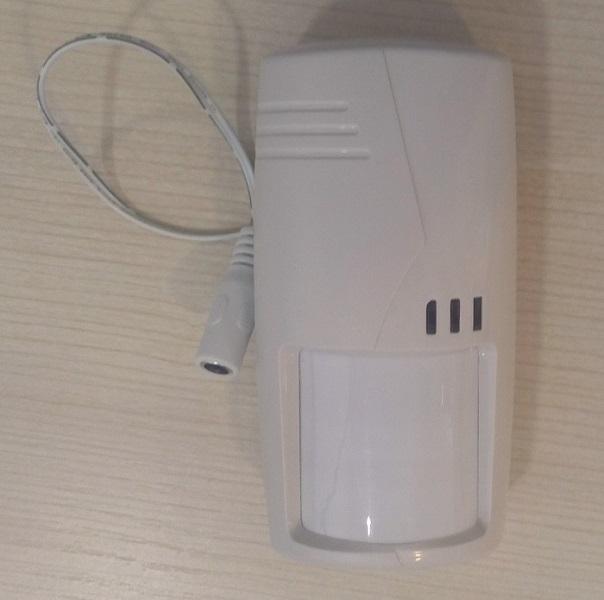

El detector puede funcionar de 2 formas según su alimentación

* Recibiendo la alimentación con un cargador de corriente externo 12v
* Conectándose con cable hasta una central de alarma le suministre la alimentación

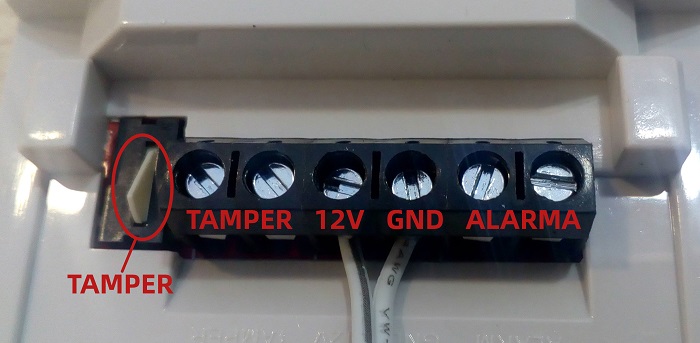

En la parte trasera del detector además del pulsador tamper que se disparará si se arranca de la pared tienes las conexiones:

* Tamper con una conexión de alarma independiente
* 12V / GND: Que por defecto viene conectado a la entrada del cargador de corriente, pero si lo necesitas puedes conectarlo a otra entrada de alimentación
* Conexiones de alarma con un contacto cerrado

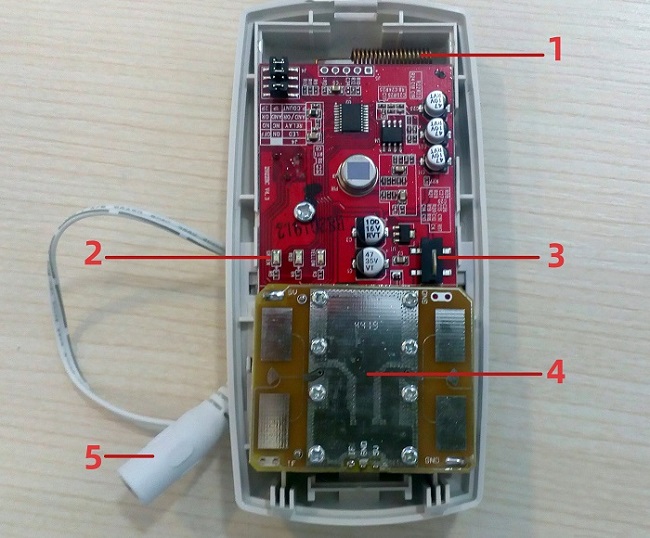

Abriendo el detector de movimiento observamos los siguientes componentes

1- Antena para conexión inalámbrica 433Mhz FHSS
2- Led estado del detector
3- Interruptor tamper carcasa del detector
4- Módulo receptor micro-ondas
5- Conector de alimentación para cargador externo

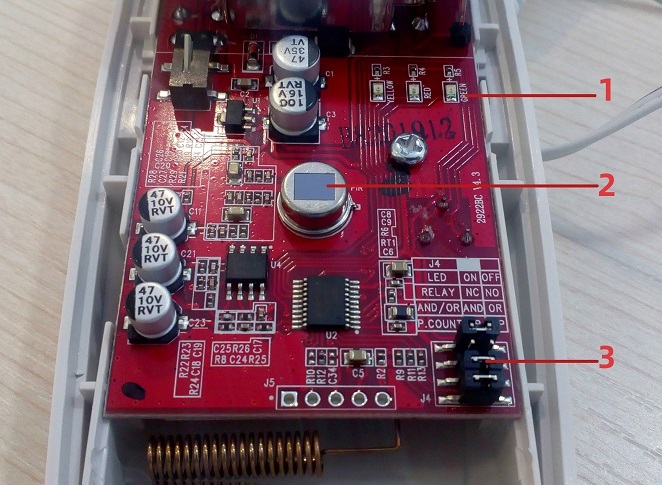

1- Led estado del detctor
1-1 Led verde encendido: Led infrarrojo activado.
1-2 Led amarillo encendido: Micro-ondas activado.
1-3 Led rojo encendido: Alarma activada

2- Detector infrarrojo alarma
3- Dispones 4 jumpers de configuración:
3-1 Jumper Led: Enciende o apaga led del detector en cada detección
3-2 Jumper entrada relé: Por defecto configurado para salida contacto cerrado (NC)
3-3 Jumper AND-OR: Permite definir la alarma se active con una detección de rayos X y /o detección infrarroja
3-3 Jumper P-Count: Indica el número de pulsos para la detección. Siendo el número más alto menos sensible

Especificaciones técnicas

Alimentación DC 12V / 1 A con adaptador de corriente
Consumo en funcionamiento <80mA DC12V
Distancia detección hasta 12 metros con visión directa
Angulo de detección 90º
Sensor infrarrojo: Dos elementos bajo ruido pyroelectricos infrarrojos
Tipo antena: GaAs FET dielectrica oscilador
Frecuencia micro-ondas: 10.525 GHz
Contador de pulsos: 1 nivel (1P),2 niveles (2P) opcionales
Tiempo de encendido <60 segundos
Instalación en pared
Altura de instalación 2,2 metros
Distancia comunicación con central hasta 100 metros en espacios abiertos
Frecuencia RF 433Mhz FHSS
Temperatura entono entre 10ºC a 50ºC
Tamaño: 130 x 63x 51mm

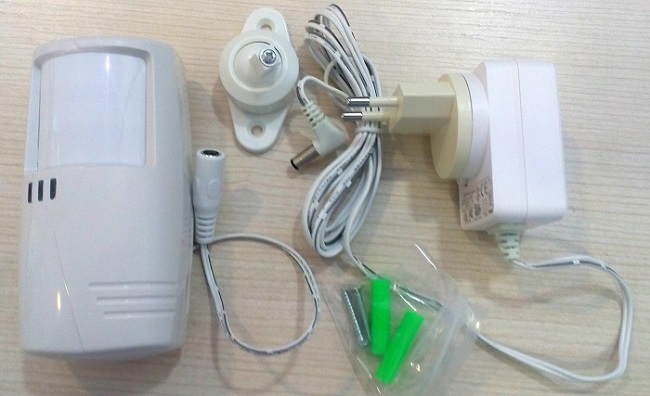

Contenido incluido
